CAD怎么测量图形尺寸？

CAD测量图形尺寸步骤：

1、首先在CAD中打开图纸文件，然后执行RAPIDDIST命令，在图形中移动光标，将从光标沿 XY 轴方向搜索图形，快速显示相关图形间的间距和角度，可以迅速了解图形的相关尺寸。如下图所示：

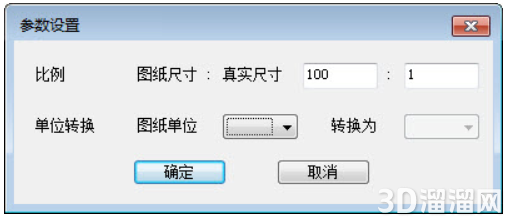

2、如果图纸不是1:1绘制的，可以根据命令行提示输入S，点击回车键，调出【参数设置】对话框，在其中设置比例和单位转换等参数。如下图所示：

比例和单位转换通常只需要设置一个。如有特殊需要可以设置两个，这两个比例会相乘，比如上图中设置了比例为100:1，那么测量的尺寸就会缩小100倍。如下图所示：

3、如果想要将CAD测量的某个数据记录下来，可以根据命令行提示输入R，点击回车键，即可将当前数据记录在命令行，方便后续查看或将数据复制到其他文档进行应用。如下图所示：
