CAD打断命令怎么使用？

CAD打断命令使用步骤：

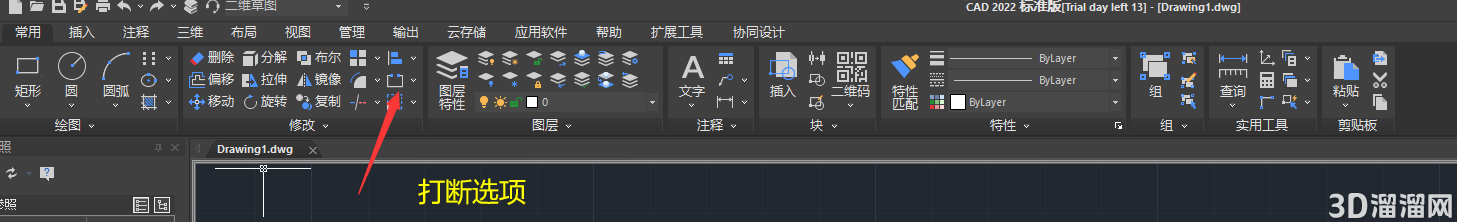

1、首先启动CAD软件，然后打开需要编辑的图纸文件，接着在软件界面上方工具栏中点击切换至【常用】选项卡，在【修改】组中点击【打断】命令图标，如果觉得找工具栏比较麻烦的话，也可以在命令行中直接输入CAD打断命令快捷键：BR，效果都是一样的。如下图所示：

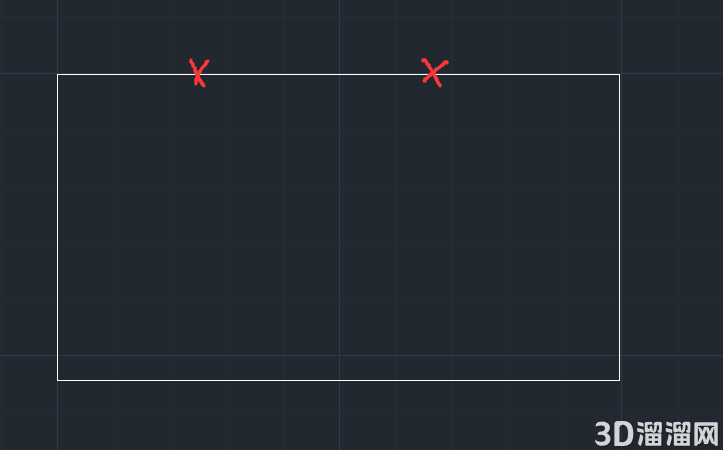

2、指定命令后，根据系统提示在图纸中选择需要打断的对象，这边提前标记出了需要打断的区域，是两个红叉之间的线段。如下图所示：

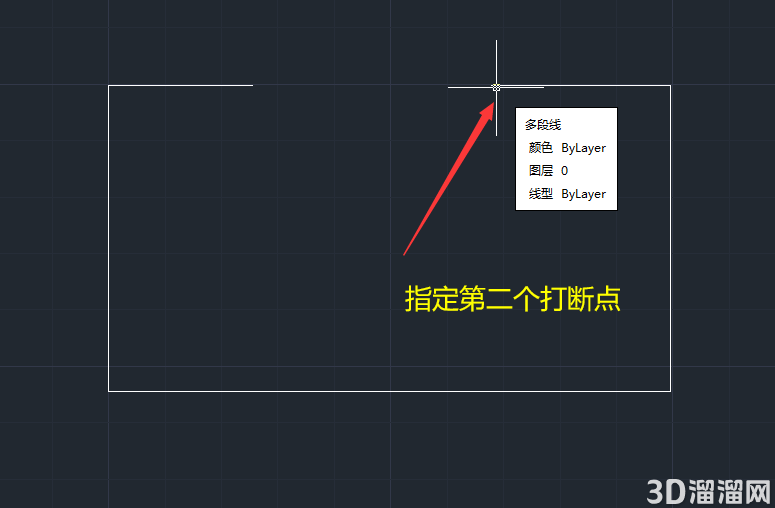

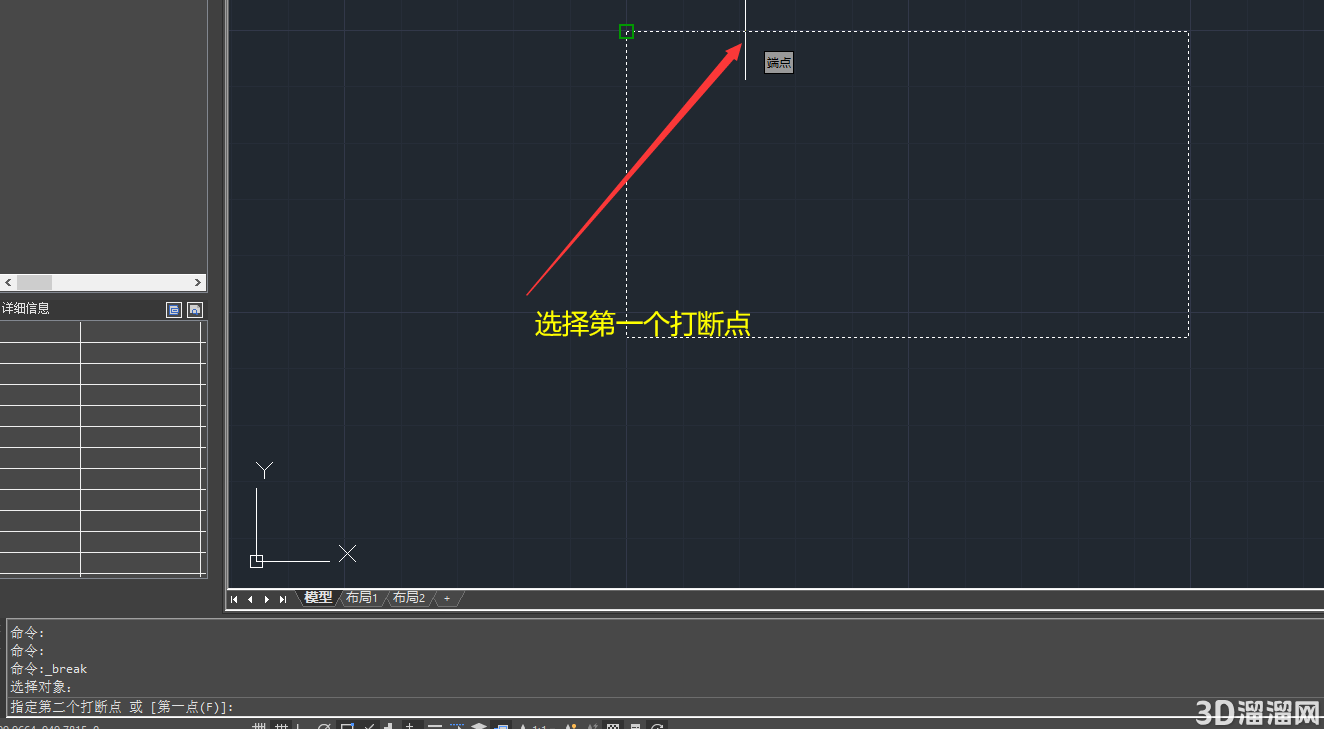

3、选定对象后，系统柜会提示指定第二个打断点或[第一点(F)]，此时输入：F，点击回车键确认后，直接在图形上分别指定两个打断点。如下图所示：

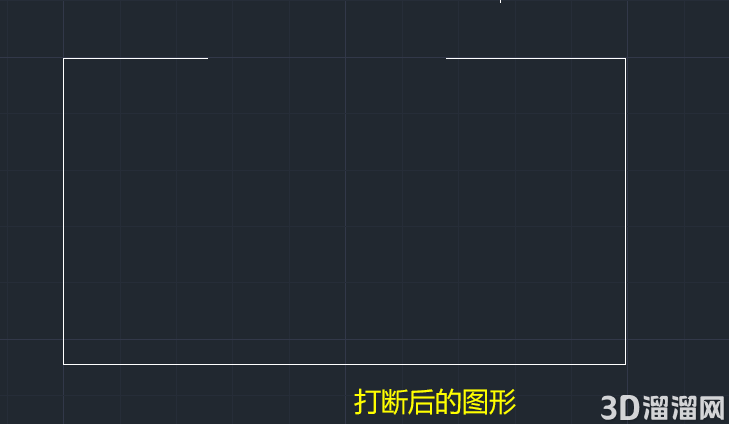

4、当选定第二个打断点的时候，便会自动呈现打断后的效果。如下图所示：
