CAD中如何修改已经画好的直线长度？

CAD修改已经画好直线长度的方法：

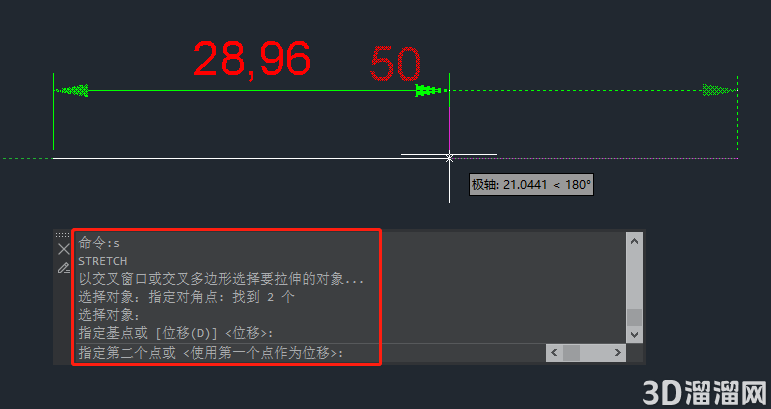

一、CAD拉伸命令

在CAD软件中可以通过调用CAD拉伸命令S来修改直线的长度值，例如下图中直线的当前长度为50，如果想要修改其长度，可以直接在命令行输入S，点击回车键确认；根据提示选择要拉伸的对象，即直线，指定基点，指定第二点。

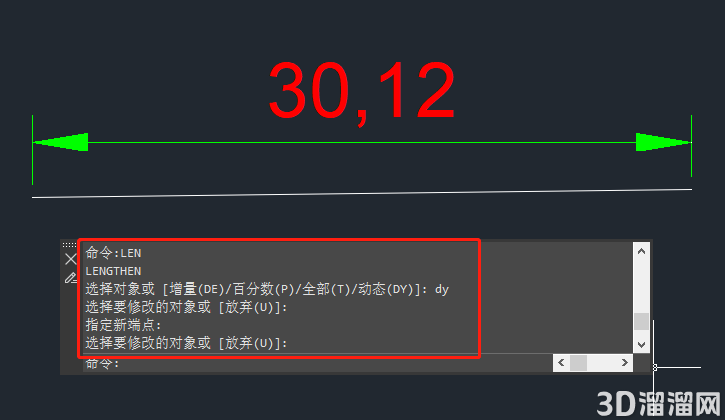

二、CAD拉长命令

在CAD打开图纸文件后，调用CAD拉长命令，在命令行输入：LEN，点击回车键确认，根据命令提示输入：DY，点击回车键，在图纸中选择要修改的对象，选中直线，指定直线的新端点即可。

三、CAD延伸命令

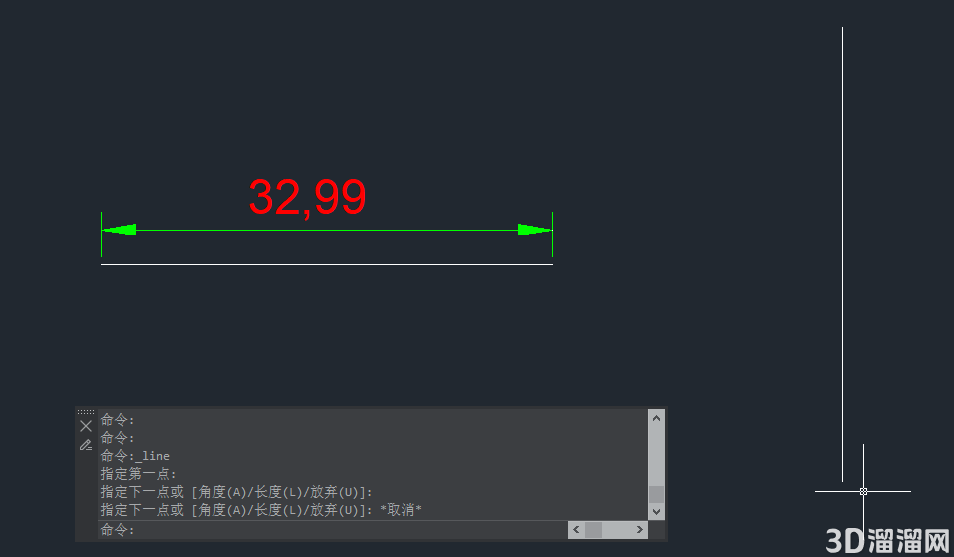

在CAD中打开图纸文件后，先在绘画区画一条辅助线，也就是直线要延伸到的位置：

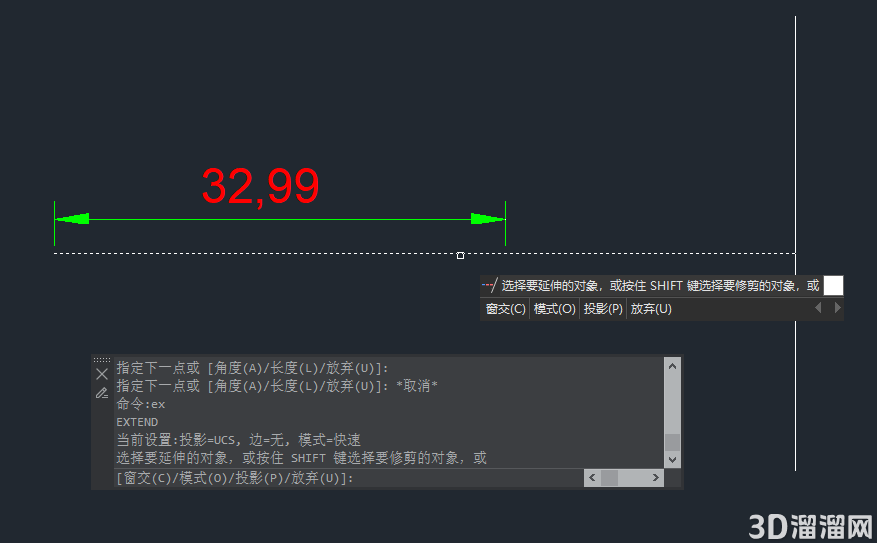

调用CAD延伸命令EX，根据命令提示在图纸中选取要延伸的实体，也就是要修改长度的直线，最后将辅助线删掉就可以了。
