CAD缩放参照使用步骤：

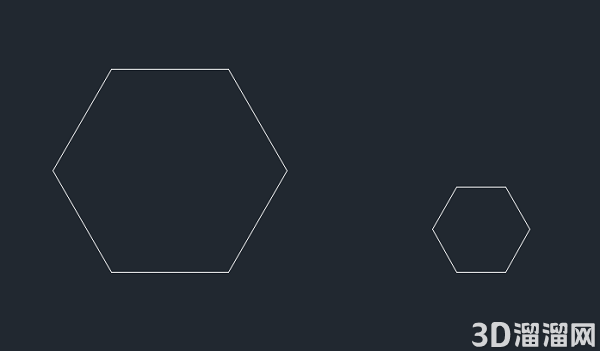

1、在CAD软件中打开图纸后，调用CAD缩放命令SC。小溜以下图两个不同大小的六边形为例：

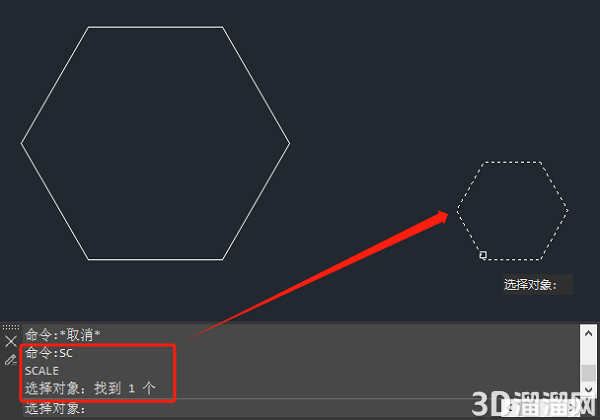

2、执行命令后，根据命令提示在图纸中选中需要缩放的图形对象，如下图所示：

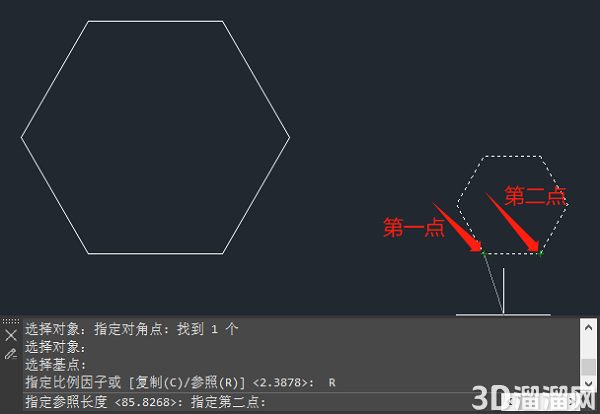

3、选定缩放对象后，按回车键确认，根据命令提示指定缩放基点后，命令行会提示：指定比例因子或[复制(C)/参照(R)]，此时输入：R，按回车键确认，根据提示指定参照长度的第一点和第二点。如下图所示：

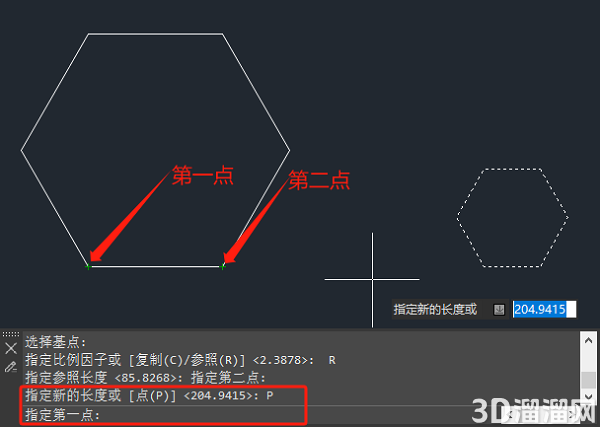

4、在提示“指定新的长度或[点(P)]”时，输入P，回车键确认，根据提示指定新长度的第一点和第二点。如下图所示：

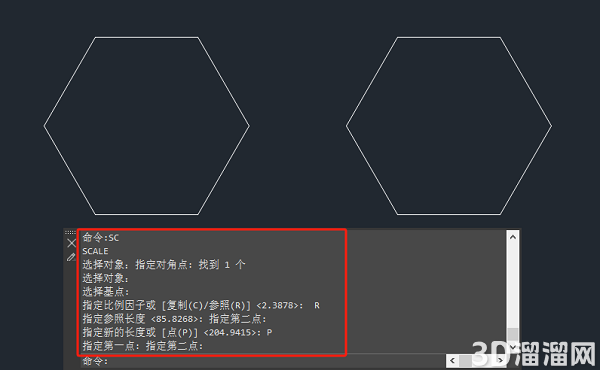

5、CAD缩放完成后即可得到和参照图形相同的两个六边形。如下图所示：
给大家分享的“CAD缩放参照怎么使用”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
