分类：CAD图纸作者：小溜时间：2024-03-12 10:40:09
1、在CAD中打开图纸文件后，选择需要恢复的对象，例如下图中的圆角矩形。
2、选定图形对象后，调用CAD圆角命令，调用方式如下：
（1）菜单项：在菜单栏中依次点击【修改】—【圆角】。
（2）功能区：点击功能区中的【常用】—【修改】—【圆角】。
（3）命令行：直接在命令行中输入FILLET或F，按回车键确认。

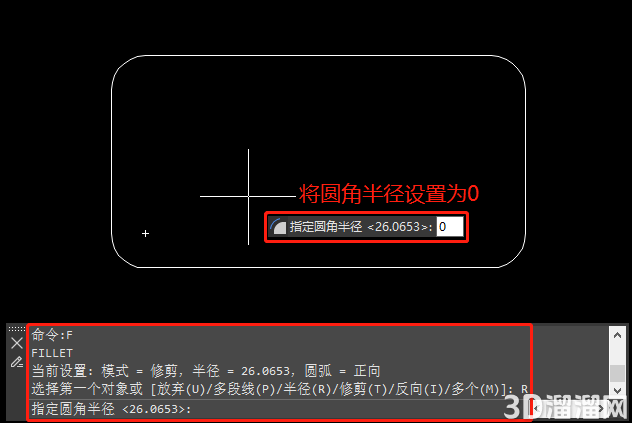

3、执行命令后，根据命令提示输入R，将圆角半径设置为0。

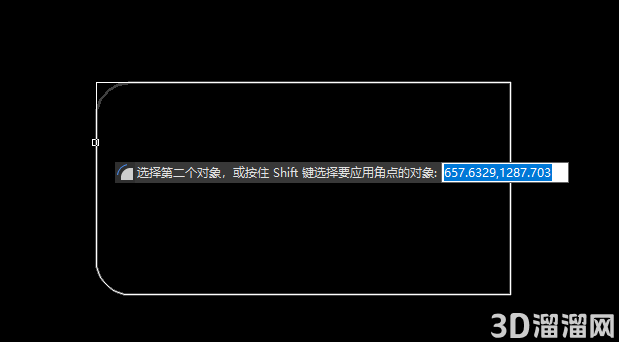

4、根据命令行提示在图纸中依次选择矩形的相邻两条边，即可将CAD圆角变回直角。如下图所示：
需要注意的是，在将CAD圆角变回直角之前，应该先备份原始图纸，以免误操作造成不必要的麻烦。
好啦，以上就是小溜为大家分享的关于“CAD圆角怎么变回直角”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
