CAD视口怎么进行旋转？CAD视口旋转方法技巧

方法一：UCS命令

1、启动CAD，打开图纸文件，在【模型】空间中直接调用UCS命令，根据命令提示，输入：Z，点击回车键，指定绕Z轴的旋转角度，例如，输入：45，点击回车键。命令行提示如下所示：

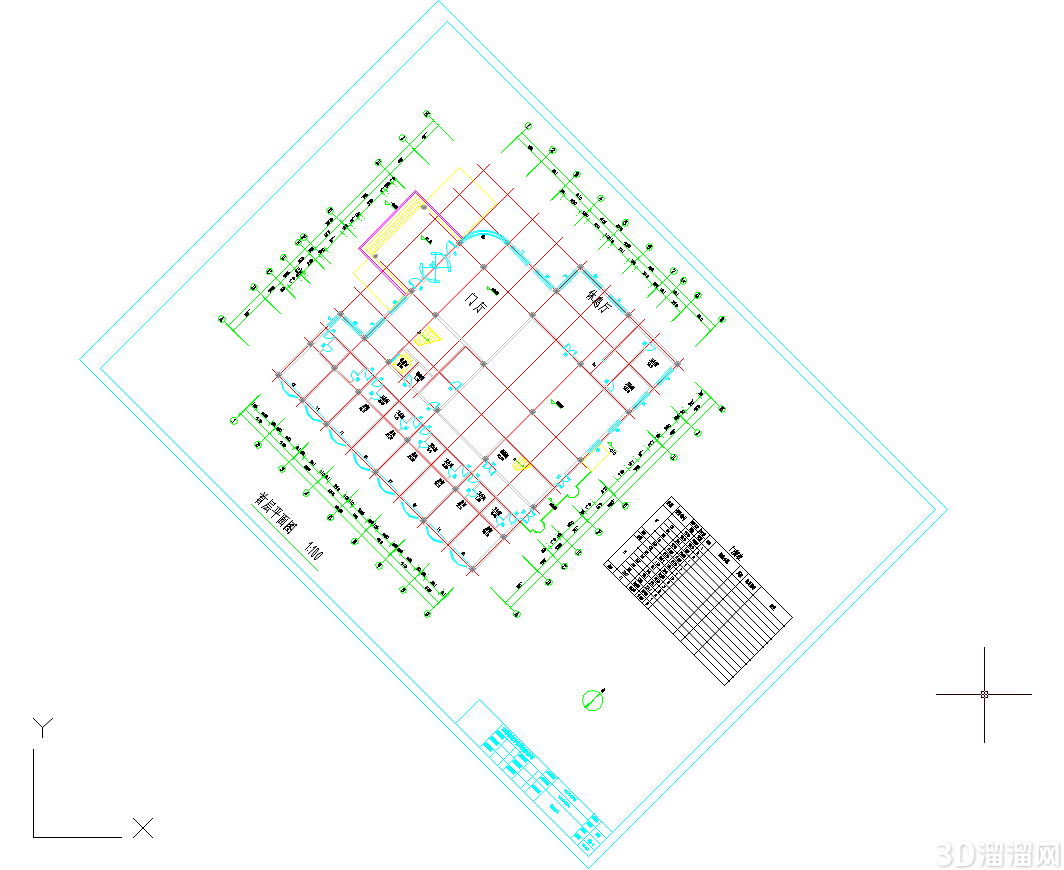

2、设置完成后，在命令行输入：PLAN，点击回车键即可旋转CAD视图至45度。如下图所示：

方法二：MVSETUP命令

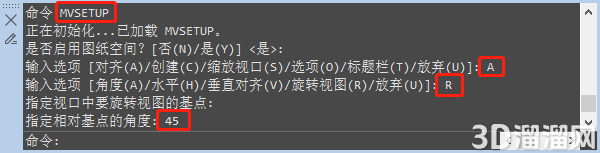

启动CAD，打开图纸文件，在【布局】空间中直接调用MVSETUP命令，根据命令提示，选择：是；输入A，点击回车键；输入：R，点击回车键；指定视口中要旋转视图的基点；指定相对基点的角度，例如，输入：45。命令行提示如下所示：

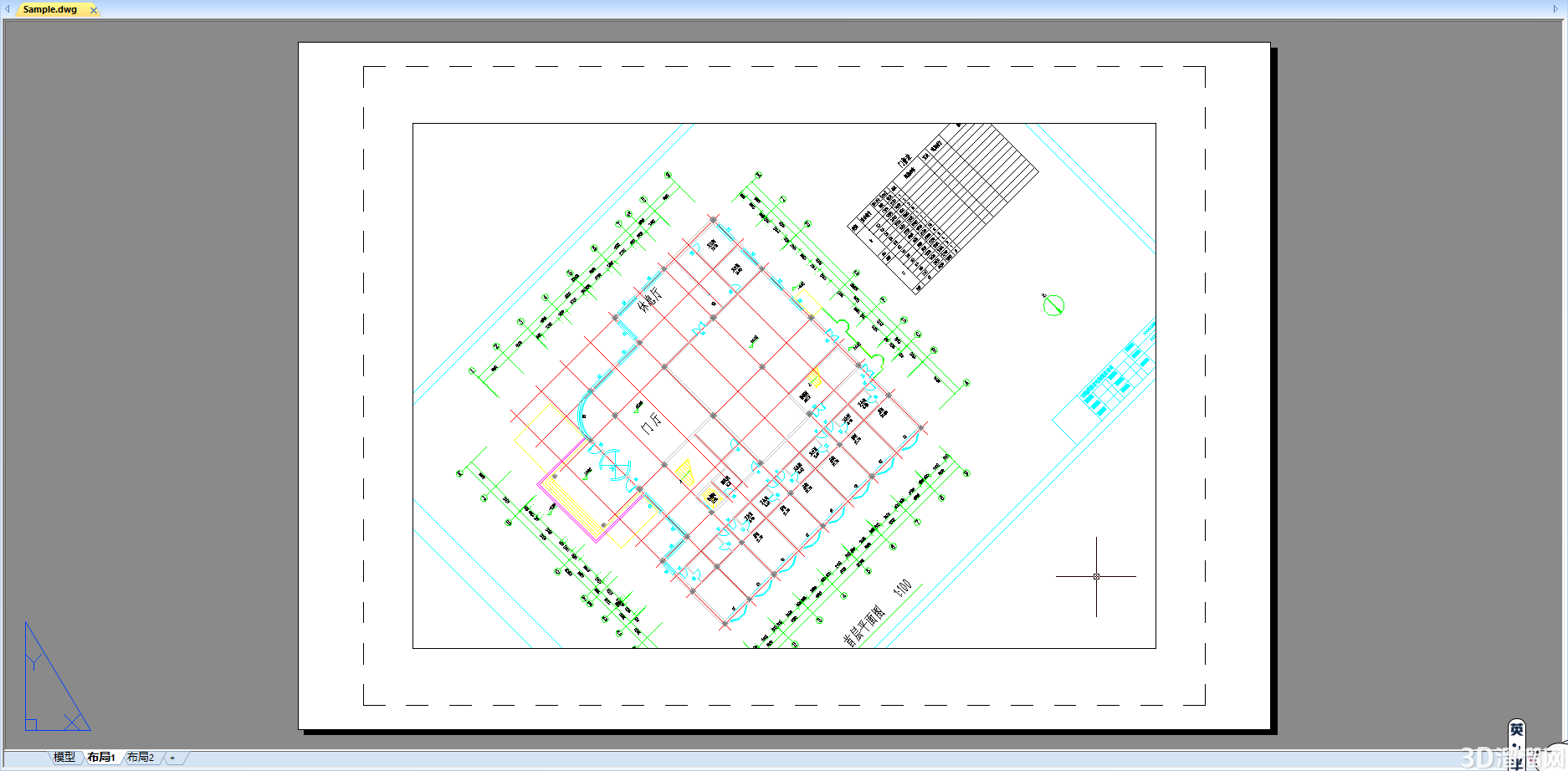

CAD视口旋转后的效果图如下：

以上关于“CAD视口怎么进行旋转？CAD视口旋转方法技巧”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
