cad里如何用极坐标画图？

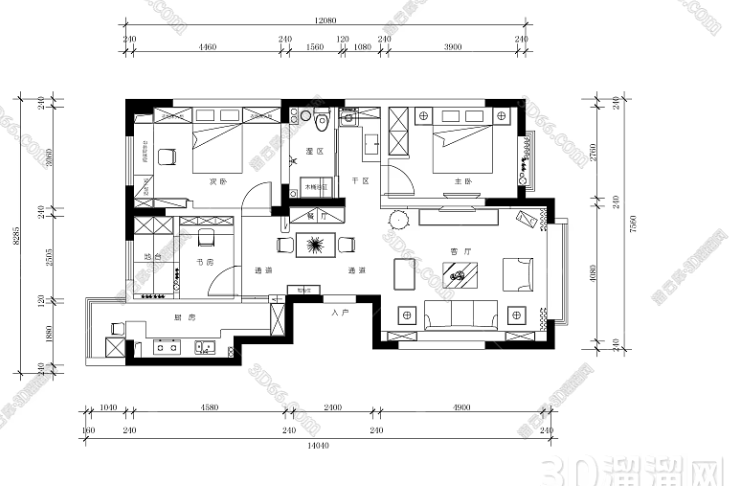

在计算机辅助设计（CAD）软件中，极坐标是一种非常实用的工具，它允许用户以距离和角度的方式来指定点的位置。这种方法特别适用于绘制具有特定角度和长度的线段、圆弧和其他几何形状。本文将详细介绍如何在CAD中使用极坐标来画图。

一、极坐标的基本概念

极坐标系统由一个极点（通常是原点）和一个极轴（通常水平向右）组成。在极坐标中，任何一点的位置都可以由该点到极点的距离（称为极径）和连线与极轴的夹角（称为极角）来确定。极角通常是以逆时针方向为正，以度（°）或弧度（rad）为单位进行测量。

在CAD中，极坐标的表示方法通常是“距离<角度”。例如，“5<30”表示一个距离极点5个单位，且与极轴成30°夹角的点。

二、在CAD中使用极坐标画图的方法

启动绘图命令：

首先，在CAD软件中选择您想要使用的绘图命令，例如直线（Line）、圆弧（Arc）或多段线（Polyline）等。这些命令通常可以在菜单栏、工具栏或命令行中找到。

指定第一个点：

对于大多数绘图命令，您需要首先指定一个起点。在命令行中输入该点的坐标，或者使用鼠标在图纸上选择一个点。如果您正在使用极坐标，则可以在命令行中输入类似于“5<30”的格式来指定起点。

使用极坐标指定后续点：

在绘制过程中，如果需要指定后续的点，您可以继续使用极坐标。例如，如果您正在绘制一条直线，并且希望从第一个点开始沿某个角度绘制一定长度的线段，您可以在命令行中输入类似于“@10<45”的格式。这里的“@”符号表示相对坐标，意味着该点是相对于上一个点的位置。因此，“@10<45”表示从上一个点开始，沿45°方向绘制一条长度为10个单位的线段。

完成绘图：

按照上述方法继续指定点，直到完成所需的图形。在绘制过程中，您可以随时使用CAD提供的各种工具和命令来调整图形的形状、大小和位置。

三、注意事项和技巧

动态输入：

许多CAD软件都支持动态输入功能，它允许您在绘制过程中直接在命令行中输入坐标和参数。当使用动态输入时，您不需要在坐标前添加“#”或“@”符号来指定绝对或相对坐标。然而，在某些情况下，您可能需要手动启用或禁用动态输入功能。

捕捉和栅格：

为了更精确地指定点的位置，您可以使用CAD提供的捕捉和栅格功能。这些功能可以帮助您快速找到特定的点，例如端点、中点、交点等。在使用极坐标时，捕捉功能可以确保您指定的角度和距离更加准确。

角度的单位：

在CAD中，角度可以以度（°）或弧度（rad）为单位进行测量。默认情况下，大多数CAD软件都使用度作为角度的单位。如果您需要使用弧度作为单位，请确保在绘图之前更改了设置。

相对坐标和绝对坐标：

在使用极坐标时，请务必区分相对坐标和绝对坐标。相对坐标是相对于上一个点的位置来指定的，而绝对坐标则是相对于原点（极点）来指定的。在命令行中输入坐标时，使用“@”符号来表示相对坐标。

在CAD中使用极坐标画图是一种高效且准确的方法，它允许用户以距离和角度的方式来指定点的位置。通过掌握极坐标的基本概念和使用方法，用户可以更轻松地绘制各种几何形状和图案。无论是初学者还是经验丰富的CAD用户，都应该熟悉并熟练掌握这一技巧，以提高工作效率和设计质量。
