cad里弧形长度如何测量？

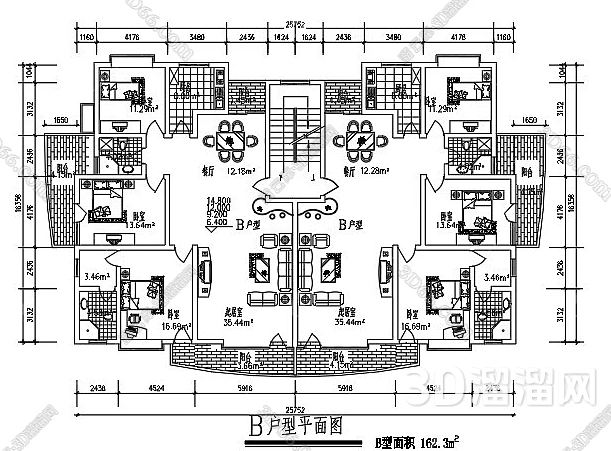

在计算机辅助设计（CAD）软件中，测量弧形长度是绘图和设计中常见的任务之一。无论是进行建筑设计、机械设计还是电子设计，准确测量弧形长度都至关重要。本文将详细介绍CAD中弧形长度的测量方法，帮助用户更好地掌握这一技能。

一、CAD弧形长度测量的重要性

弧形作为CAD绘图中的基本元素之一，广泛应用于各种设计领域。准确测量弧形长度不仅有助于确保设计的精确性，还能提高绘图效率。通过测量弧形长度，用户可以更好地控制设计元素的比例、位置和尺寸，从而满足特定的设计需求。

二、CAD弧形长度测量的方法

CAD软件提供了多种测量弧形长度的方法，以下将详细介绍几种常用的方法：

使用“特性”栏测量

步骤：在CAD软件中，双击要测量的弧形，右侧将显示“特性”栏。在“特性”栏中，可以直接找到并查看弧形的长度信息。

优点：这种方法简单快捷，无需额外的操作步骤，即可直接获取弧形长度。

使用“标注”功能测量

步骤：在CAD上方的菜单栏中，选择“标注”选项，然后选择“弧长”。根据提示选中要测量长度的弧形，选择后会出现弧形的“注释文字”，把标注拖出来就可以看到弧形的长度了。

优点：通过标注功能，不仅可以测量弧形长度，还可以将测量结果直接标注在图纸上，方便后续的设计和修改。

使用命令行测量

步骤：在CAD的命令行中输入“LIST”，回车确认。根据提示列出选取对象，再次回车确认。此时将弹出文本窗口，在文本窗口中可以查看弧形长度。

优点：这种方法适用于需要同时测量多个弧形长度的情况，通过命令行可以快速列出所有选中对象的长度信息。

使用测量工具（部分CAD软件）

步骤：在CAD软件的默认功能区中，选择实用工具下的“测量”工具。将鼠标悬停在弧形的任意位置，即可看到弧形的长度信息。

优点：这种方法直观易用，无需复杂的操作步骤即可获取弧形长度。但需要注意的是，并非所有CAD软件都提供此功能。

三、测量弧形长度的注意事项

准确性：在测量弧形长度时，要确保所执行的操作准确无误。避免因操作失误导致测量结果错误。

单位一致性：在测量前，要确保CAD软件的单位设置与设计需求一致。避免因单位不匹配导致测量结果不准确。

软件版本：上述方法可能因CAD软件版本或品牌的不同而有所差异。用户在使用时，应参考所使用CAD软件的官方文档或帮助文件。

备份文件：在进行测量之前，建议备份原始文件。以防测量过程中出现意外情况导致数据丢失或损坏。

CAD中的弧形长度测量是一项重要且实用的技能。通过掌握使用“特性”栏、标注功能、命令行以及测量工具等方法，用户可以更加灵活和准确地测量弧形长度。在实际应用中，用户应根据具体需求和软件环境选择合适的方法，并遵循注意事项以确保测量的准确性和兼容性。这将有助于提高设计效率和质量，满足各种复杂的设计需求。
