cad块如何插入CAD图？

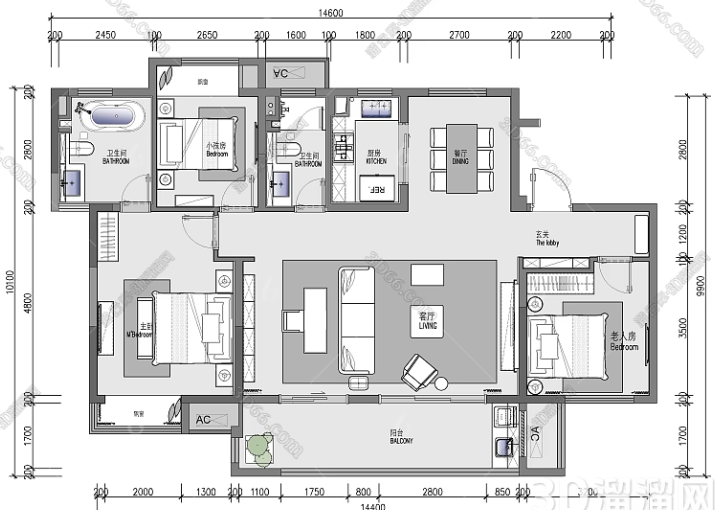

在CAD（Computer-Aided Design）软件中，块（Block）是一种非常实用的功能，它允许用户将一组对象组合成一个整体，并赋予其唯一的名称，以便在图纸中重复使用。通过插入块，用户可以快速地将预定义的图形或组件添加到当前图纸中，从而提高绘图效率。本文将详细介绍如何在CAD图中插入块。

一、块的定义与保存

在插入块之前，首先需要将要插入的图形或对象定义为一个块。这个过程通常包括以下几个步骤：

选择对象：在CAD图纸中选择要定义为块的一组对象。

打开块定义对话框：通过菜单栏中的“绘图”->“块”->“创建”，或者直接使用快捷键“B”，打开块定义对话框。

设置块属性：在块定义对话框中，设置块的名称、基点（即块的参考点，用于确定块在插入时的位置）、对象（即要包含在块中的对象）等属性。还可以选择将块保存到外部文件中，以便在其他CAD文件中重复使用。

完成块定义：确认设置无误后，点击“确定”按钮完成块定义。

二、插入块的方法

定义好块之后，就可以将其插入到CAD图纸中了。以下是几种常用的插入块的方法：

使用菜单栏插入块：

在CAD的菜单栏中选择“绘图”->“块”->“插入”。

在弹出的插入块对话框中，选择要插入的块名称。

设置插入点（即块在图纸中的位置）、比例（用于调整块的大小）、旋转角度等参数。

点击“确定”按钮，将块插入到图纸中。

使用命令行插入块：

在CAD的命令行中输入“INSERT”命令，或直接使用快捷键“I”。

根据命令提示，选择要插入的块名称。

指定插入点、比例和旋转角度等参数。

完成参数设置后，块将被插入到图纸中。

使用设计中心插入块：

打开CAD的设计中心功能（通常通过快捷键Ctrl+2或命令行中的ADCENTER命令）。

在设计中心中浏览并找到要插入的块所在的图形文件。

将所需的块从设计中心拖动到当前图纸中，或右键点击块并选择“插入块”选项。

设置插入点、比例和旋转角度等参数后，完成块的插入。

使用工具选项板插入块：

打开CAD的工具选项板功能（通常通过快捷键Ctrl+3或命令行中的TOOLPALETTES命令）。

在工具选项板中找到要插入的块。

将块从工具选项板拖动到当前图纸中。

根据需要调整块的插入点、比例和旋转角度等参数。

三、插入块的注意事项

确保块已定义：在插入块之前，请确保已经正确定义了块，并且块文件（如果有的话）是可用的。

检查块属性：在插入块时，请仔细检查块的名称、基点、比例和旋转角度等属性，以确保它们符合当前图纸的要求。

避免重复插入：如果块在图纸中已经被多次插入，请注意避免重复插入相同的块，以免造成图纸的混乱和不必要的文件大小增加。

利用块的嵌套：在某些情况下，可以将一个块作为另一个块的一部分进行嵌套插入。这有助于创建更复杂的图形和组件。

通过以上步骤和注意事项，用户可以轻松地在CAD图中插入块，从而提高绘图效率和质量。
