cad矩形内如何画一根线？

在CAD设计中，矩形是常见的基础图形之一，许多情况下，设计者需要在矩形内绘制线段，以表示细分、辅助线、中心线或其他设计细节。在CAD中，绘制矩形内的线段是一个非常基础但重要的操作。本文将详细介绍如何在CAD矩形内绘制线段，介绍几种常见的方法和适用场景，帮助你轻松掌握这一技巧。

1. 理解在矩形内绘制线段的场景

在设计过程中，绘制矩形内的线段可能有多种用途和需求，例如：

划分矩形：将矩形分割为多个部分，用于表示不同的区域或细分。

对称线或中心线：表示矩形的中心线或对称轴，便于精确定位其他元素。

辅助线：用于辅助设计和测量，不直接用于输出。

装饰性线条：在图形内部添加装饰线条以增强视觉效果。

下面将介绍几种在CAD矩形内绘制线段的方法，并结合不同的场景提供指导。

2. 方法一：使用线段（LINE）工具绘制简单线段

CAD中最常用的方法是使用LINE命令来绘制简单的直线段。你可以根据矩形的顶点、边长或内部参考点来绘制任意方向的线。

步骤：

绘制矩形：

输入命令RECTANGLE，然后根据需要的尺寸绘制一个矩形框。例如，选择两个对角点来创建矩形。

使用LINE命令绘制线段：

输入命令LINE（简写为L）。

在命令行提示中选择起点。起点可以是矩形的某个顶点，也可以是矩形的某个边的中点或任意内部位置。

然后，选择线段的终点。可以是对角线的另一点，矩形的另一边中点，或者你可以通过坐标精确输入终点位置。

示例：绘制对角线：

假设要在矩形内绘制一条对角线，起点可以是矩形的左下角，终点则是矩形的右上角。这样就可以快速在矩形内绘制一根从左下到右上的对角线。

示例：绘制水平线：

如果要绘制一条水平线段，可以选择矩形的左边中点作为起点，右边中点作为终点。这样可以生成穿过矩形中部的水平线。

3. 方法二：使用偏移（OFFSET）命令生成平行线段

在某些设计中，可能需要绘制与矩形边平行的线段。此时，使用OFFSET命令可以帮助你快速生成与矩形边平行的内部线条。

步骤：

绘制矩形：

同样首先绘制一个矩形，确定其位置和尺寸。

使用OFFSET命令偏移矩形边：

输入命令OFFSET。

系统会要求你选择对象，选择矩形的某一边（例如下边）。

然后输入偏移距离（例如10mm），并选择偏移的方向（点击矩形内部）。

CAD将自动生成一条平行于矩形边的线段，这条线段将在矩形内部偏移指定的距离。

应用于四条边：

可以重复操作，分别对矩形的其他边进行偏移，生成四条平行线。这些线段可以用于分割矩形，或作为参考线。

4. 方法三：使用中心线或对称线（XLINE）

在绘制中心线或对称线时，使用XLINE命令（也称作Construction Line，构造线）可以快速生成无限延长的直线，适合在矩形内绘制中心线或辅助对称线。

步骤：

绘制矩形：

使用RECTANGLE命令绘制一个矩形。

绘制水平或垂直中心线：

输入命令XLINE，在命令行中选择H（Horizontal）选项，绘制一条水平无限延长的线。

在命令提示下，选择矩形的中点作为起点，这样就会生成一条穿过矩形中心的水平线。

同样，可以输入XLINE并选择V（Vertical）选项，绘制垂直的对称中心线。

修剪多余线段：

使用TRIM命令，将构造线多余部分裁剪，使线条只保留在矩形框内。

5. 方法四：使用极轴追踪绘制特定角度的线段

如果需要在矩形内绘制一根非水平、非垂直且具有特定角度的线段，可以使用CAD的极轴追踪功能（Polar Tracking）。

步骤：

启用极轴追踪：

在CAD的状态栏中确保启用Polar Tracking功能。可以设置你需要的角度，例如每隔30°、45°、60°等。

使用LINE命令绘制线段：

输入LINE命令，选择起点并开始绘制。

移动光标时，极轴追踪会自动锁定到设定的角度（如45°）。选择一个合适的角度并指定终点位置，完成绘制具有特定角度的线段。

精确控制线段长度：

在选择角度后，你可以直接输入线段的长度，使其符合设计需求。

6. 方法五：通过多段线（POLYLINE）绘制多段线条

如果需要在矩形内绘制不止一根线段，或需要绘制由多段线段连接而成的图形，可以使用POLYLINE命令。

步骤：

绘制矩形：

同样，首先绘制矩形作为基础。

使用多段线命令绘制连接线段：

输入命令POLYLINE（简写为PL）。

选择矩形的某一顶点作为起点，开始绘制线段。

每次点击鼠标可以绘制一段线，CAD会自动将这些线段连接起来，形成一个连续的多段线。

完成绘制后，按Enter结束命令。

编辑多段线：

如果需要调整多段线的某个段，可以使用PEDIT命令对多段线进行编辑，例如增加弧线、改变宽度等。

7. 实际应用场景

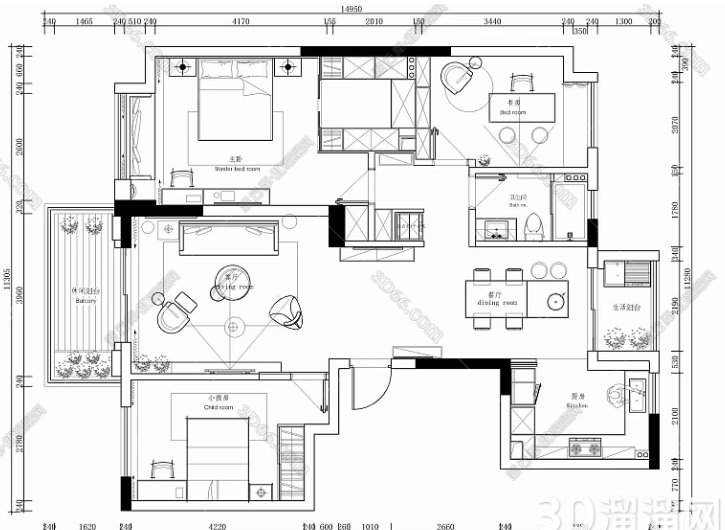

建筑设计：在建筑平面图中，矩形可能表示房间或建筑结构，而在其中添加线段可以表示墙体、门、窗或者其他建筑元素的中心线或细分线。

机械设计：在零件图中，矩形表示零件的边框，在其中绘制线段可以表示切割线、对称轴或中心孔的轴线。

平面设计：在版面布局中，矩形框用于分隔区域，在线段的帮助下，可以创建分区、标注辅助线或装饰线条。

在CAD矩形内绘制线段是一个常见且基础的操作，设计师可以通过使用LINE命令绘制简单线段，或者通过OFFSET、XLINE、POLYLINE等命令，结合极轴追踪和其他辅助功能，绘制出符合特定需求的线条。根据不同的设计场景和需求，选择合适的绘制方法，能够帮助设计师提高工作效率，确保设计的精确性和清晰性。
