cad画图层如何保护底图？

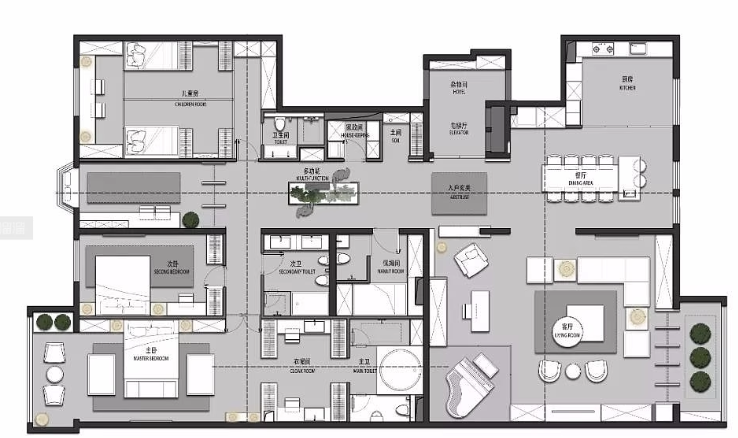

在使用CAD软件进行绘图时，保护底图是一个非常重要的步骤，尤其是在需要与他人合作或处理复杂的设计项目时。底图通常是项目的基础，不希望在编辑过程中被意外修改或删除。以下是关于如何保护CAD底图图层的详细方法和技巧。

一、为什么需要保护底图？

底图通常是绘图的基础，包含了项目的重要信息，如建筑布局、基础设施、道路网等。如果这些图层被意外修改或删除，可能会导致整个项目的设计偏差。因此，保护底图图层可以防止误操作，确保设计的准确性和一致性。

二、使用图层锁定功能

锁定图层是保护底图最简单、最有效的方法之一。当一个图层被锁定后，虽然仍然可以查看和参考，但无法对其进行编辑、删除或移动。

锁定图层：

在CAD软件中，打开“图层管理器”（通常可以通过输入“LA”命令或点击相关工具栏按钮打开）。

在图层列表中找到需要保护的底图图层。

点击图层名称旁边的锁定图标（通常是一个小锁的图标），将该图层锁定。

图层的锁定效果：

锁定后的图层将无法被选择，也不能进行任何编辑操作。

锁定的图层仍然可以显示，并且可以用于测量、参考等非修改性操作。

三、使用图层冻结功能

图层冻结功能可以完全隐藏指定图层，并且在冻结状态下，图层不会参与任何操作。这在需要暂时移除底图以便专注于其他部分的设计时非常有用。

冻结图层：

在“图层管理器”中，找到需要保护的底图图层。

点击图层名称旁边的冻结图标（通常是一个雪花的图标），将该图层冻结。

图层的冻结效果：

冻结的图层将不会显示在当前视图中，也不会参与任何的操作或选择。

当您需要查看或编辑该图层时，可以解冻图层，操作方法与冻结相同。

四、设置图层的只读属性

部分CAD软件支持将图层设置为只读状态。只读图层不能被编辑，这可以进一步提高底图的保护水平。

设置只读图层：

在图层管理器中，选择需要设置为只读的图层。

在图层属性中查找并设置图层为“只读”状态。

只读图层的效果：

该图层内容可以被查看和参考，但无法进行任何修改。

在一些高级CAD软件中，还可以为图层设置访问权限，确保只有授权人员可以编辑该图层。

五、利用图层组管理底图

图层组可以帮助您更好地组织和管理不同的图层。将底图图层与其他图层分开管理，可以减少误操作的风险。

创建图层组：

在图层管理器中，创建一个新的图层组（通常可以右键点击图层列表中的空白区域，并选择“新建图层组”）。

将所有底图图层拖动到该图层组中。

管理图层组：

您可以通过锁定或冻结整个图层组来保护底图，避免误操作。

图层组的使用还能帮助您快速切换视图、管理不同设计阶段的图层等。

六、利用参考底图（Xref）

在复杂项目中，使用外部参照（Xref）功能是保护底图的另一种有效方法。将底图作为外部文件进行引用，可以防止其被直接修改。

插入外部参照：

使用“Xref”命令或相关工具栏按钮，选择需要作为底图的文件进行插入。

管理外部参照：

参照的文件可以显示在当前工作图纸中，但无法直接编辑。

如需修改底图，必须打开原始文件进行编辑，确保底图的安全性。

七、使用图层命名和颜色区分

通过命名和颜色区分图层，您可以更容易地识别并保护底图图层。

图层命名：

采用统一的命名规则，如在底图图层前加上“BT_”或“BASE_”的前缀。

图层颜色：

使用与其他图层不同的颜色，以便更容易识别和保护底图图层。

保护CAD底图图层是一个关键步骤，尤其在复杂设计项目中。通过锁定、冻结、只读设置、图层组管理、外部参照以及合理的图层命名和颜色区分，您可以有效防止底图被意外修改或删除。养成这些良好的操作习惯，不仅可以提高工作效率，还能确保设计项目的准确性和完整性。
