cad 如何排版？

在CAD中排版通常涉及到布局和出图的流程。通过合理的排版，可以更好地组织图纸内容，提高打印输出的效果。以下是CAD排版的基本步骤：

一、创建布局

打开CAD软件，并进入布局工作空间。布局工作空间提供了用于排版的工具和模板。

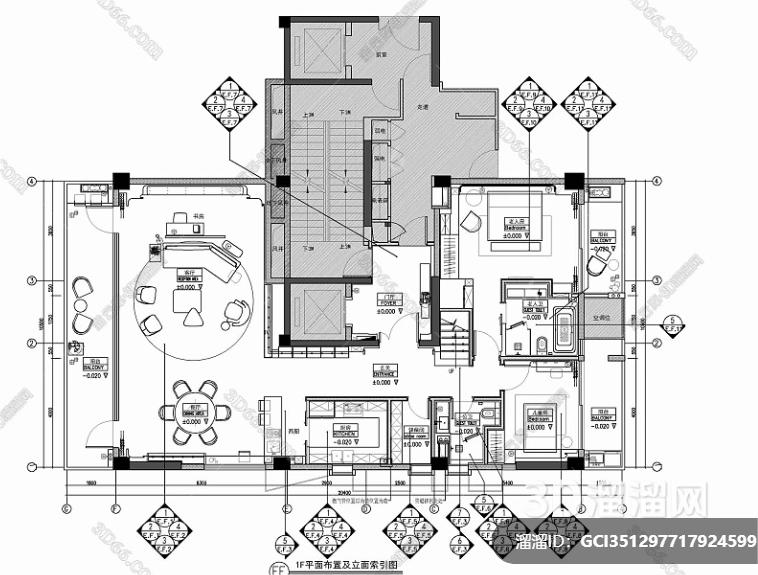

在布局工作空间中，选择一个布局选项卡，例如“布局1”或“布局2”。布局选项卡是用于组织和呈现图纸的画布。 根据需要，可以创建多个布局选项卡来分别放置不同的图纸内容，例如建筑平面图、立面图等。

二、设置视口

在布局选项卡中，使用矩形框或“MVIEW”命令创建一个视口。视口是用于显示和打印模型空间中的视图区域。

在视口中，可以设置视图的比例尺、锁定/解锁视口以及调整视口的尺寸和位置。 根据图纸的内容和要求，可以创建多个视口来放置不同的视图或图纸元素。

三、添加内容

在布局选项卡中，选择“模型”选项卡，然后在模型空间中将需要排版的元素添加到视口中。这些元素可以包括图形、文字、标注、表格等。

使用CAD的编辑命令对元素进行必要的调整和修改，例如移动、旋转、缩放等。 根据需要，可以使用图层和块来组织和管理不同的元素，以便于编辑和打印输出。

四、预览和打印输出

在布局工作空间中，点击“预览”按钮来预览最终的排版效果。通过预览，你可以检查排版是否符合要求，并进行必要的调整。

如果你满意预览效果，就可以使用“打印”按钮将图纸输出到打印机或PDF文件。在打印设置中，选择正确的打印机和纸张大小，并设置合适的打印参数。

打印输出后，你可以根据需要进一步处理或装订图纸。

需要注意的是，排版过程需要一定的技巧和经验。根据你的设计需求和行业规范，灵活运用CAD中的工具和命令进行排版，可以提高图纸的品质和工作效率。同时，熟悉不同的排版方法和技巧，将有助于你更好地掌握CAD排版的精髓。
