楼梯详图应该怎么画？

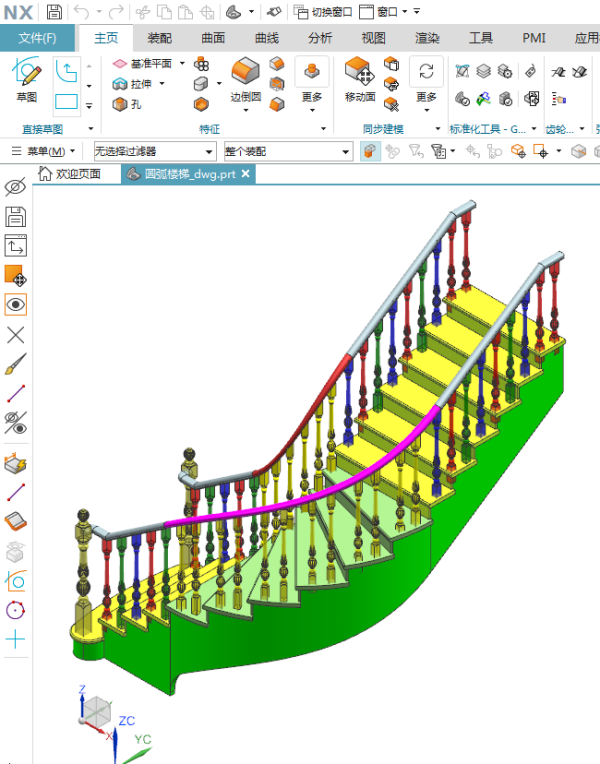

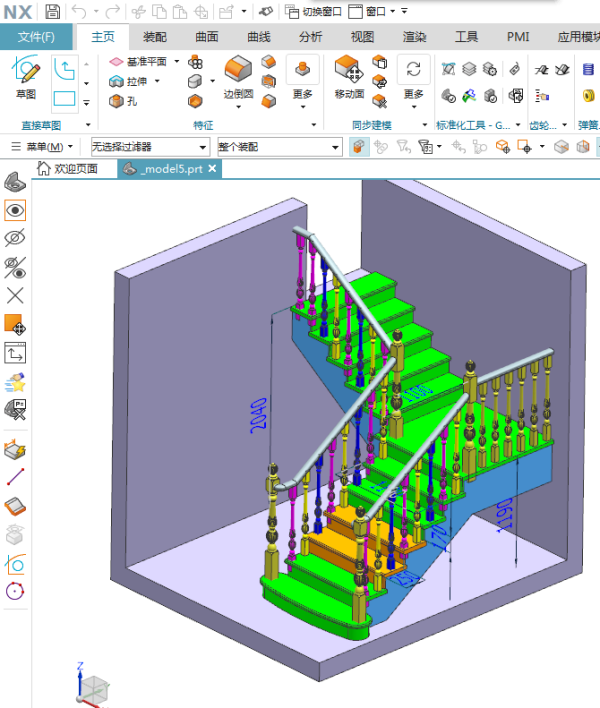

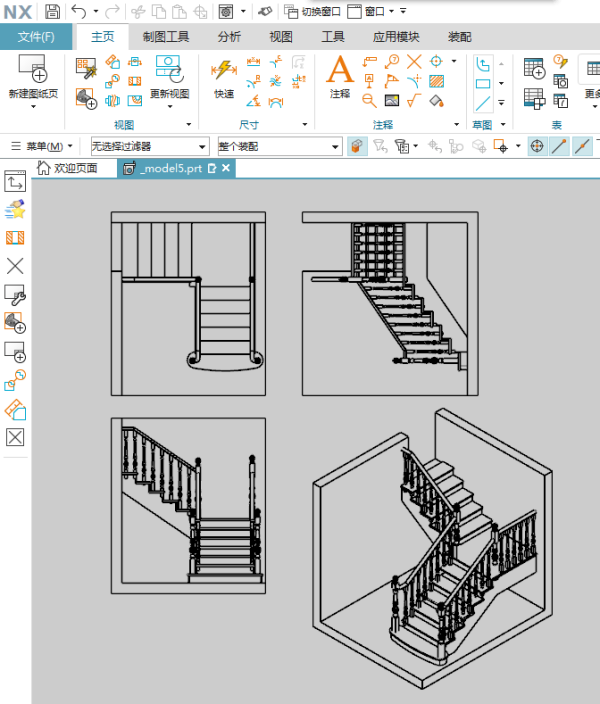

你可以了解一下UG这个软件，在UG整木家具设计里面就有楼梯设计的思路！

样板去我的网盘下载，地址可以发送到你的邮箱,还有许多其它精品建筑资料可以下载！

楼梯详图 楼梯详图的内容由楼梯平面图、楼梯剖面图和楼梯节点详图三部分构成。 一、楼梯平面图： 楼梯详图比例通常为1：50。包含楼梯底层平面图、楼梯标准层平面图和楼梯顶层平面图等。底层平面图是从第一个平台下方剖切，将第一跑楼梯段断开（用倾斜30°、45°的折断线表示），因此只画半跑楼梯，用箭头表示上或下的方向，以及一层和二层之间的踏步数量，如上20，表示一层至二层有20个踏步。楼梯标准层平面图是从中间层房间窗台上方剖切，应既画出被剖切的向上部分梯段，还要画出由该层下行的部分梯段，以及休息平台。楼梯顶层平面图是从顶层房间窗台上剖切的，没有剖切到楼梯段（出屋顶楼梯间除外），因此平面图中应画出完整的两跑楼梯段，以及中间休息平台，并在梯口处注“下”及箭头。 楼梯平面图表达的内容有：1、楼梯间的位置。2、楼梯间的开间、进深、墙体的厚度。1、常把梯段长度尺寸和每个踏步宽度尺寸合并写在一起，如10×300=3000，表示该梯段上由10个踏面，每个踏面的宽度300 mm，整跑梯段的水平投影长度3000mm。2、休息平台的形状、大小和位置。3、楼梯井的宽度。6、各层楼梯段的起步尺寸。7、各楼层、各平台的标高。8、在底层平面图中还应标注出楼梯剖面图的剖切位置（及剖切符号）。 识读方法1、了解楼梯间在建筑中的位置，从定位轴线的编号可知楼梯间的位置。2、了解楼梯间的开间、进深、墙体的厚度、门窗的位置。了解楼梯段、楼梯井和休息平台的平面形式、位置、踏步的宽度和数量。3、了解楼梯的走向以及上下行的的起步位置。4、了解楼梯段各层平台的标高。5、在底层平面图中了解楼梯剖面图的剖切位置，及剖视方向。 二、楼梯剖面图：楼梯剖面图是用假想的铅直剖切平面通过各层的一个梯段和门窗洞口将楼梯垂直剖切，向另一未剖到的梯段方向投影，所作的剖面图。楼梯剖面图主要表达楼梯踏步、平台的构造、栏杆的形状以及相关尺寸。比例一般为1：50、1：30或1：40，习惯上如果各层楼梯构造相同，且踏步尺寸和数量相同，楼梯剖面图可只画底层、中间层和顶层剖面图，其余部分用折断线将其省略。楼梯剖面图应注明各楼楼层面、平台面、楼梯间窗洞的标高、踢面的高度、踏步的数量以及栏杆的高度。 楼梯剖面图的识读方法。1、了解楼梯的构造形式，从图中可知该楼梯的结构形式为板式楼梯，双跑。2、了解楼梯在竖向和进深方向的有关尺寸。3、了解楼梯段、平台、栏杆、扶手等的构造和用料说明。本图中用详图索引符号表示栏杆、扶手的做法。4、了解被剖切梯段的踏步级数。5、了解图中的索引符号。 三、楼梯节点详图：楼梯节点详图主要表达楼梯栏杆、踏步、扶手的做法，如采用标准图集，则直接引注标准图集代号，如采用的形式特殊，则用1：10、1：5、1：2或1：1的比例详细表示其形状、大小、所采用材料以及具体做法。 四、楼梯详图的绘制方法与步骤因楼梯详图包括楼梯平面图、楼梯剖面图和楼梯节点详图三部分内容，在图面布置时，尽量将这些图布置在一张图纸上，且平面图在左、剖面图在右。几个楼梯平面图应按照所在层次从下向上或从左向右排列，定位轴线对齐。第一步 画楼梯间的定位轴线，墙身线。第二步 确定楼梯段的长度、宽度及平台的宽度，并等分梯段。第三步 检查后，按要求加深图线，进行尺寸标注，完成楼梯平面图。

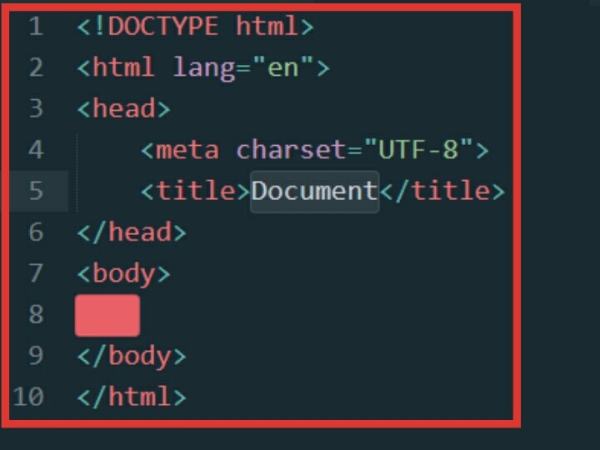

1、打开Sublime Text编辑器，利用快捷键Tab生成一个简单的dom结构。

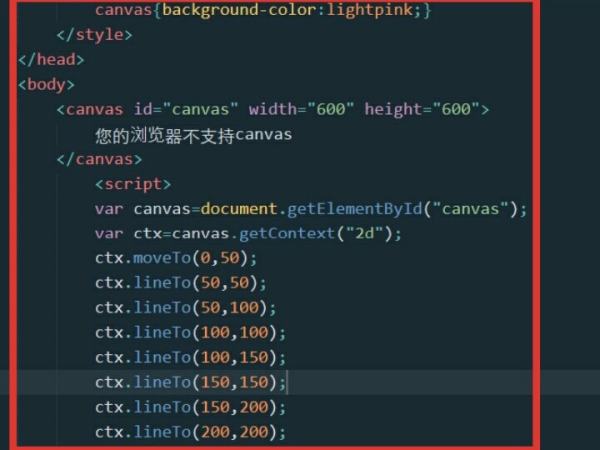

2、下一步，需要通过相关的位置来输入图示的代码。

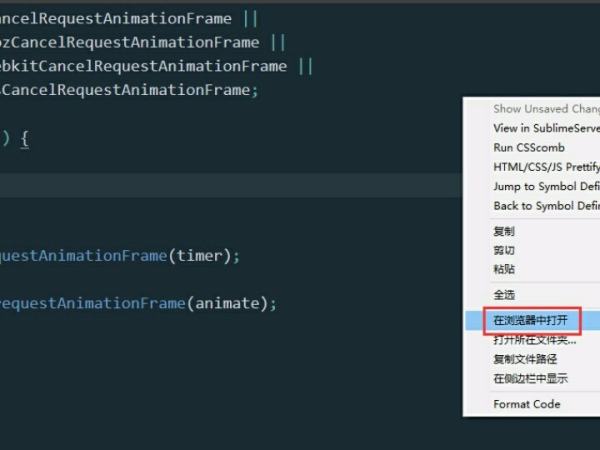

3、这个时候如果没问题，就直接在浏览器中打开。

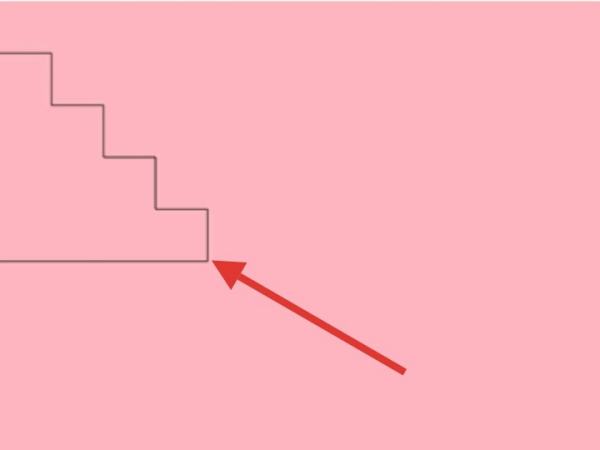

4、这样一来会看到对应的效果图，即可画楼梯详图了。
