溜溜问答 > 平面设计 > CAD问答 > CAD什么是公差标注？
A 隔壁老郝 *
A 隔壁老郝 *
邀请你来回答
118人阅读 2022-06-13

CAD什么是公差标注？

我要回答
2个回答

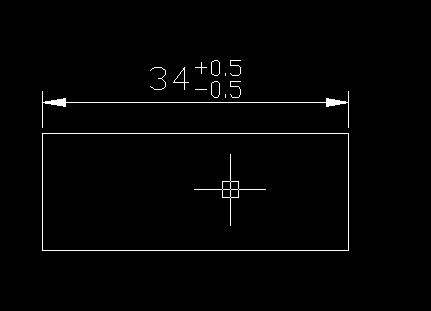

这就是公差标注！

查看全部
2022-06-13
赞 (2) 回复 采纳

建议你找本机械制图或者公差测量之类书看看.公差是生产时产生的尺寸极限偏差。也就是是加工时的最大和最小尺寸。

查看全部
2022-06-13
赞 回复 采纳

相关问题

CAD的公差标注？
共2条回答 >
HiramBk刘鸿源： CAD的公差标注是非常重要的，因为它可以确保设计的零件可以在生产中精确制造。通常，公差标注应该包含三个部分：公差类型、公差值和公差带。公差类型通常是指定公差的方法，例如基本尺寸公差、等分公差和限制公差等。公差值表示允许的误差范围，通常以mm或英寸为单位。公差带表示公差值应用的范围，例如使用最大材料条件或最小材料条件。在CAD中，可以使用标注工具添加这些公差标注，以确保设计的准确性和一致性。
赞 (6) 回复
CAD公差怎么标注？
共1条回答 >
随遇而安： CAD本身没有直接标注公差的命令，可以借用多行文字编辑器中的堆叠a/b功能，使用符号^连接。标注样式管理的公差中也可以添加，不过添加后所有的标注都会自动带上公差了
赞 回复
CAD公差标注（上下公差标注，正负公差标注，已标注公差和标注数值大小关系）
共1条回答 >
2zc： 你是指尺寸公差还是形位公差？形位公差的命令是tol，在任务栏里“标注”“公差”可以找到此命令。尺寸公差的标准操作方式是输入d回车，在标注样式里点击“修改”“公差”，然后选择尺寸公差的类型，我们一般都是选择“极限偏差”。然后输入数值，这个时候这个标注样式下的所有标注都会自动打上你设置的公差数值，这方法不建议用。建议你用修改标注的方法，在标注的过程中注意命令栏提示栏，然后有个选项是m（多行文字），选择这个选项，然后进入多行文字编辑菜单，编辑公差。或者在标注完成之后输入ed修改标注，也是用多行文字进行....
赞 (2) 回复
CAD公差怎么标注 怎样标注CAD的公差？
共1条回答 >
张国庆： 在CAD中，公差的标注要靠人工来输入，CAD只提供格式（在标注样式中选择格式）。但CAD只是个平台，有许多插件可以利用这个平台，如只要输入精度等级和公差带符号，就会显示出数值；又例如只要输入轴承的型号，就可以显示出外形轮廓；----等等。不过，这些插件没有一个是免费的，而且价格也不菲。在实际应用中，还要靠自己日常的积累，把常用的符号保存成块，以备日后调用。
赞 (2) 回复
CAD的公差标注
共0条回答 >
