溜溜问答 > 平面设计 > CAD问答 > CAD没有角度标注，只有长度尺寸，如何画图？
金金
金金
邀请你来回答
424人阅读 2022-06-13

CAD没有角度标注，只有长度尺寸，如何画图？

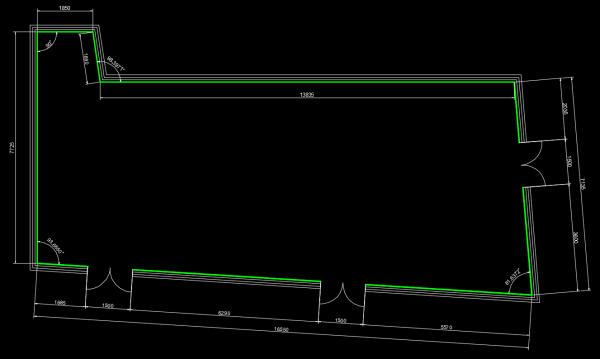

如题，看图
我要回答
3个回答

你这个图纸是拍摄的问题导致有角度的错觉，事实上都是直角连接的。大多数的建筑，即使墙面之间有夹角，也是一些特殊角，比如45度，30度，60度。你这个明显是拍摄导致的问题。你按直角连接绘图就可以了。

查看全部
2022-06-13
赞 回复 采纳

你给的图似乎是变形的图，如果不是变形的图，需要有角度才行的。没有角度的图纸是不完整的，是无法施工，无法完成的。如果是曲线也需要标出弧度等……。或标出定位、坐标等。

查看全部
2022-06-13
赞 回复 采纳

从你图纸中标注的尺寸来看，也不是拍摄导致图形变形，

所以推算不出来角度，如果只有这些尺寸，是不能精确画出来的

我按标注的尺寸和估计的大致方向画了一个

查看全部
2022-06-13
赞 回复 采纳

相关问题

CAD画线时只有线条，没有'长度'和'角度'的提示数值
共5条回答 >
： 按一下f12，然后再画，就可以了。f12是动态输入打开关闭的快捷键！！
赞 (263) 回复
CAD没有角度标注，只有长度数值如何画图？
共3条回答 >
月亮大王🌙： 图中只有一根斜线不能直接画出来，先把其它水平和竖直的线画好，再以1850线段右端为圆心画一个圆，与13835线段的交点就是斜线的另一个端点。连接圆心和这个交点，就画出了斜线。
赞 (1) 回复
CAD如何标注角度尺寸？
共1条回答 >
。别怪我贪心： CAD如何标注角度尺寸在中望CAD2018中，【角度】命令主要用于标注图线间的角度尺寸或者是圆弧的圆心角等。而执行【角度】命令的快捷键则是dimangular，命令简写为dimang。我们以标注矩形对角线与水平变的角度尺寸为例，来学习如何使用【角度】命令的标注方法和标注技巧。1.执行【标注】|【角度】命令，或【角度】快捷键，配合端点捕捉功能标注角度尺寸。2.命令行操作过程如下图所示。3.完成标注。在标注角度尺寸时，如果选择的是圆弧，系统将自动以圆弧的圆心作为顶点、圆弧顶点作为延伸线的原点，标注圆....
赞 回复
CAD画线时只有线条，没有'长度'和'角度'的提示数值？
共1条回答 >
不丶二： DSETTINGS命令缩简命令SE草图设置，里面把动态输入选项里面的几个都打开，就可以了
赞 回复
CAD没有角度标注，只有长度数值如何画图，求解？
共1条回答 >
路子有点野： 就按尺寸画
赞 回复
