CAD图中的“typ"是什么 意思?

我要回答
4个回答

暹粒屠龙的TV笔试。很好很有意见的意思

查看全部
2022-06-13
回复 采纳

TYP是TYPICAL的缩写,意为典型、代表、象征,这是英制图纸上常见的标注方式,与GB"X-X.XX"或"X*X.XX"相当。是指在一张图纸上会有多个尺寸或位置关系相同的特征,比如说零件上打几个DIA 8.00的孔,此时只要表示出其中一个的尺寸后缀TYP即可,但要说明的是其他的孔径大小要与其略有区别,否则看图人可有的麻烦了。

查看全部
2022-06-13
(2) 回复 采纳

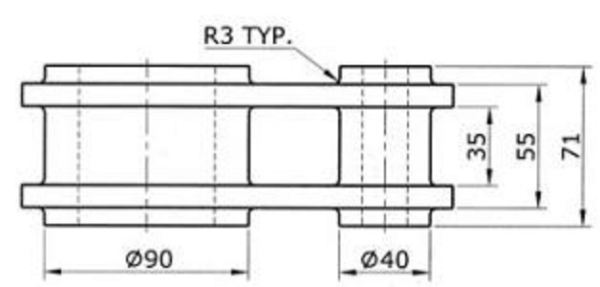

TYP是英文单词Typical的缩写,应用在工程图纸上,作为标注尺寸的前缀或后缀,表示在同一图纸上有多个相同尺寸或位置关系的特征。比如,零件上有若干尺寸均为DIA 8.00但位置不同的孔,则只需标注其中一个孔的尺寸,并添加后缀TYP即可。

查看全部
2022-06-13
(36) 回复 采纳

TYP:指图中所有的特征部分尺寸(相同结构)遵循此种尺寸。TYP是英文单词Typical的缩写,应用在工程图纸上,作为标注尺寸的前缀或后缀,表示在同一图纸上有多个相同尺寸或位置关系的特征。

这是英制图纸上常见的标注方式,与GB"X-X.XX"或"X*X.XX"相当。一般 TYP 是和尺寸连在一起表达的。例如对称的尺寸,只标一个,后边跟着TYP。另外一面就不用标了。还有导角,圆角等也可用此办法标注。TYP.是一种国际制图标准。

举个例子来说,例如有3个孔,上面分别写了1、2、3。给1、2、3标尺寸的时候,没有必要一个一个全标出来,在第一个孔和上面的“1”标的具体尺寸,文字字高字形等。然后在那里写"TYP."表示其它孔和上面的2,3是一样的。

查看全部
2022-06-13
(110) 回复 采纳
