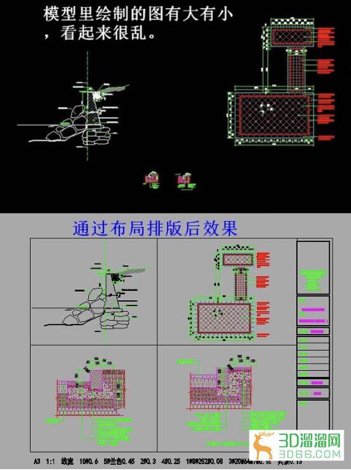

现在CAD制图都是按照1:1比例绘制的,这样图形绘制完成后,图中的每个图的大小也不一样,所以排版显得异常凌乱,显得既不美观,直接打印出来之后也不好看。那么要如何争取的布局和排版图纸呢,在CAD中的“布局”里面“视口”的操作可以完成。下图是排版前和排版后的效果
引用自:https://zixue.3d66.com/changjianwenti/tiwen_147.html
点工具栏中的A图标或发命令DTEXT,设好文字输入框的大小和文字大小就可以在CAD中进行文字输入、编辑和排版了。顺便说一下,CAD是制图软件,虽可进行文字排版,但功能和效果远不及WORD,建议用WORD进行文字编辑和排版,CAD如需应用可用插入OLE对象的方式实现调用。
