建筑CAD中c1515是表示什么意思?

我要回答
4个回答

问题表述不明确可能是窗编号,宽高均为1.5m的窗

查看全部
2022-06-09
(5) 回复 采纳

你是问“建筑CAD中c15,15是表示什么意思?”是吧??你要看它出现在哪里,C15就一般两个意思:一、强度等级为15MPa的混凝土二、编号为15的窗

查看全部
2022-06-09
(5) 回复 采纳

C1515是窗户的型号,一般指洞口宽1.5米*高1.5米的窗户,它会有固定的分格形式,而C1515反就是C1515的对称窗型(例如C1515的开启扇在左侧,那么C1515反的开启扇就在右侧)。

设计师在画门窗分格图时往往只画C1515,下面的数量会写上C1515多少樘,C1515反多少樘。也就是说如果没有C1515的窗型,肯定就没有C1515反。

查看全部
2022-06-09
回复 采纳

建筑CAD中c1515表示的是:窗户宽1.5M,高1.5M。

前面15就是宽,后面15是高。

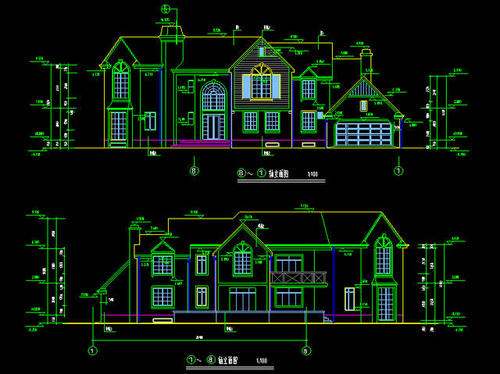

建筑图纸主要表现建筑的外貌形状,反映屋面、门窗、阳台、雨篷、台阶等的形式和位置,建筑垂直方向各部分高度,建筑的艺术造型效果和外部装饰做法等。根据建筑型体的复杂程度,建筑立面图的数量也有所不同。

一般分为正立面、背立面和侧立面,也可按建筑的朝向分为南立面、北立面、东立面、西立面,还可以 按轴线编号来命名立面图名称,这对平面形状复杂的建筑尤为适宜。在施工中,建筑立面图主要是作建筑外部装修的依据。

查看全部
2022-06-09
(2) 回复 采纳
