PROE族表实例尺寸

PROE族表创建的实例放入装配档之后,添加关系时发现所有实例的尺寸代号都是一样的,导致添加关系失败,不知各位是如何解决的,求指教
我要回答
1个回答

首先,我们在建一个族表时,要构思好哪几个参数是要变化的。例如,一个盘头螺钉,不论长短大小它的国标号都gb818,这个参数我们就不动它。但它的规格是变化的。我们确认好哪个参数弯化之后,再进行族表参数设定。

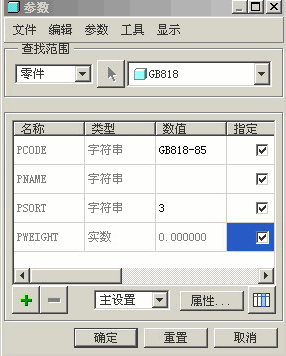

首先我们建构普通模型,将需变化的参数空缺。

Proe族表实例尺寸

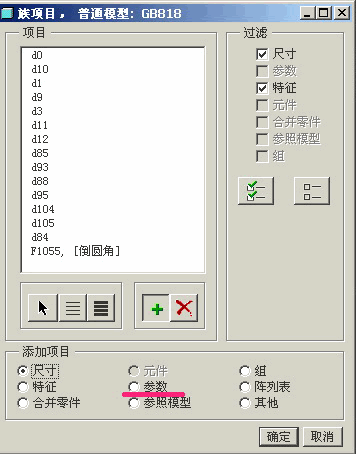

在你现有族表中添加列,会出现图示对话框,选参数

Proe族表实例尺寸

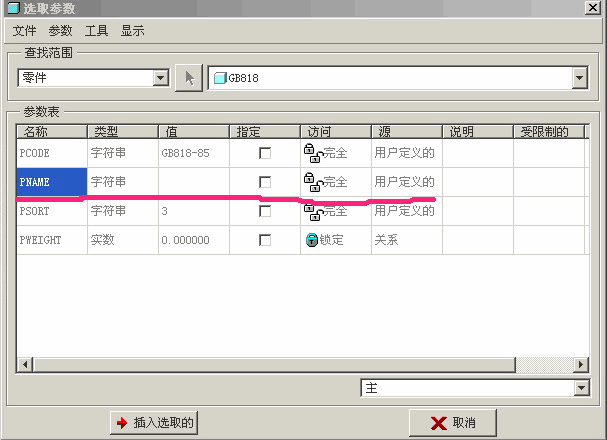

选空缺的参数

Proe族表实例尺寸

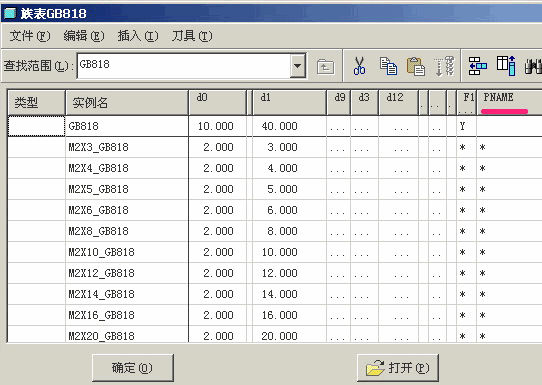

插入选取参数后,族表多了一列

Proe族表实例尺寸

插入选取参数后,族表多了一列

Proe族表实例尺寸

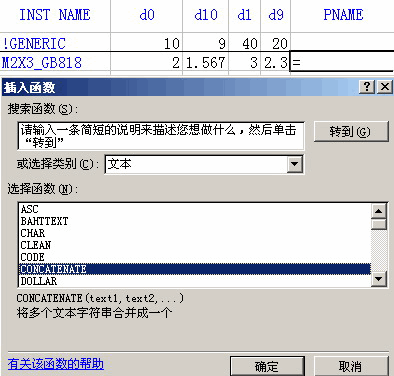

按图操作,注意先将单元格的属性设为常规

Proe族表实例尺寸

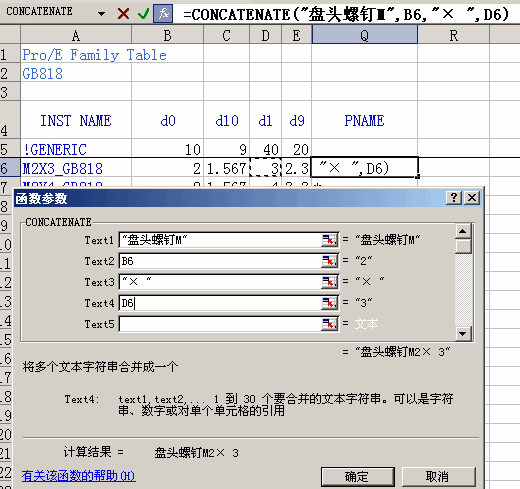

按图操作

Proe族表实例尺寸

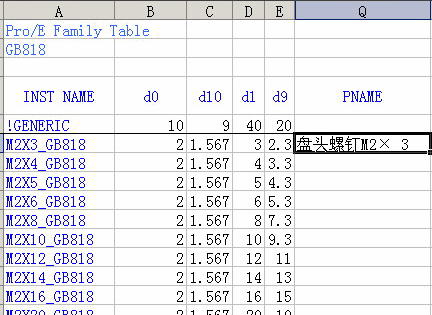

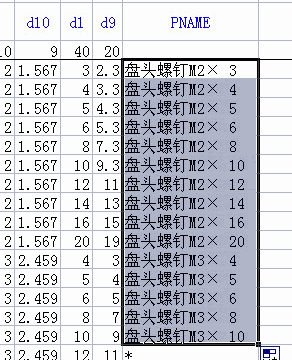

得到图示结果

Proe族表实例尺寸

再往下

Proe族表实例尺寸

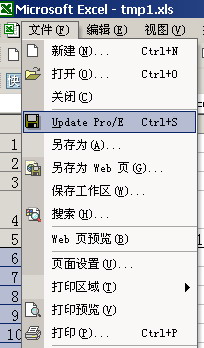

保存更改

Proe族表实例尺寸

关掉Excel,回到族表.

Proe族表实例尺寸

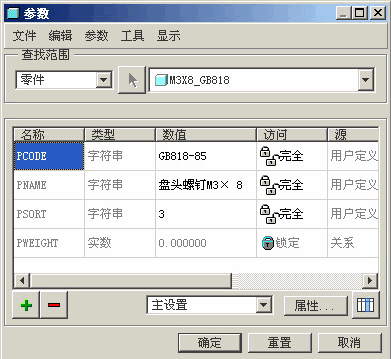

保存零件,打开m3x8看看结果

Proe族表实例尺寸

大功告成

查看全部
2020-11-10
