溜溜问答 > 模型制作 > PROE > PROE创建周长尺寸
dirck
dirck
邀请你来回答
381人阅读 2020-11-10

PROE创建周长尺寸

PROE里如何创建周长尺寸,?!?
我要回答
1个回答

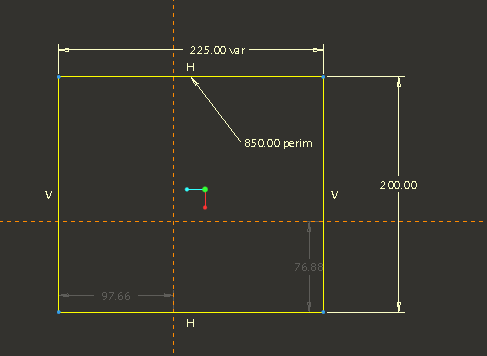

如图，这复个周长标注制指令是这样用得：点击周长标注指令后，按住ctrl键，选择你要标注周长的线段（例如，我要标注长方形的周长，那么我就按住ctrl键点击长方形的四条边）选择完后，点击中键确认，然后点击一个尺寸。这时周长尺寸便标出来了，你点击的尺寸将会在数值后面加上var，以后不能手动更改，更改其他尺寸，周长就会变化。

Proe创建周长尺寸

查看全部
2020-11-10
赞 回复 采纳

相关问题

PROE如何测量周长？
共2条回答 >
_JQ_： 如图，这个周抄长标注指令是这样袭用得：点击周长标注指令后，按住ctrl键，选择你要标注周长的线段（例如，我要标注长方形的周长，那么我就按住ctrl键点击长方形的四条边）选择完后，点击中键确认，然后点击一个尺寸。这时周长尺寸便标出来了，你点击的尺寸将会在数值后面加上var，以后不能手动更改，更改其他尺寸，周长就会变化。
赞 回复
PROE如何创建定义尺寸？
共1条回答 >
小平： 先点击定义尺寸图标，在定义两点或线，之后拖动鼠标点击中间即可
赞 回复
PROe关系周长会的指导下
共1条回答 >
HonangWong.🔥： 先把草图画好，抄要控制的那条边的尺寸可以随便。得到特征后，如拉伸特征在绘图窗口中刚才绘制的特征上双击，这是就会出现橙色的尺寸在“分析”还是哪个菜单里面点“切换尺寸”（点击它会在实际尺寸和尺寸代号之间切换），找到你说的圆的直径和那条边的代号，假设是d1和d2然后在关系对话框（哪个菜单下面忘记了）里面，输入文本的窗口，写上d2=0.5*d1确定就可以了
赞 回复
proE怎么在草图里面标注周长？
共1条回答 >
艾佳壁纸*设计工作室15046639298： 草绘-尺寸-周长，然后抄按住ctrl键选择矩形的四条边，确定，然后提示选择驱动尺寸，此时根据情况选择长或者宽的尺寸，确定即可。在这里你选择的那个驱动尺寸是不可以手动更改的，比如你选择宽度的尺寸值作为驱动尺寸，那周长标注来后，长度尺寸值可以手动修改，周长也可以修改，但修改周长值时长度值不变，宽度值跟着周长值的修改而改变
赞 回复
ProE中怎样测量周长？
共1条回答 >
巧工匠装饰13723867636吴林辉： 看你测量的是什么对象，单段线条你可以直接测量长度，多条的话，要分别测量然后相加
赞 回复
