机械制图，手柄图纸怎么画？

我要回答
1个回答

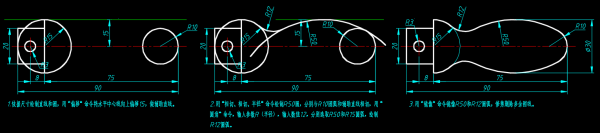

方法如图所示，参考一下。

查看全部
2022-05-26
赞 回复 采纳

相关问题

机械制图 挂轮架轮廓图的上面的那个类似手柄的怎么画，找不到圆心？
共2条回答 >
那小子： 我是用三维草图画的，第一步画中心距50的直径36和8的圆；第二步画60的圆，并画一条距离圆心23的弦；第三步将60圆的弦与前两个圆的中心连线重合，并约束60圆与8圆外切；第四步画另一个8圆分别与60圆、36圆外切。第五步裁剪多余线，再镜像一下即可。
赞 回复
CAD中 家具图纸那种手柄怎么画？
共2条回答 >
Xuan： 用多义线还是那个什么线来着
赞 回复
机械制图这个吊钩怎么画啊？
共2条回答 >
lay 浅兮： 先画出d23x38长度的柄部，顺手作c2倒角，再以柄部的素线向外再偏3.5，38的线上偏3.5的交点为中心，画出下方两侧r3.5园角····然后画出下方钩体d30圆柱，通过90圆心距画出d40小圆，通过9圆心距画出r48大圆，然后r48+r40＝r88再加上d30直线向外取40距离，得到r40圆角圆心并画出···然后同样方法，画出r60圆角···最后r23圆心在90的圆心线上，很容易画出···90圆心距再下偏15，加上d40/2+r40＝r60得出r40圆心，最后那个r4圆角就是小问题了（r23....
赞 回复
机械制图钩子怎么画？
共2条回答 >
久辉： 如图所示，参考一下。
赞 (5) 回复
机械制图那个钩子怎么画？
共2条回答 >
^ziyAň： 就是圆弧找圆心的一个过程，记住以下几点就能轻松画出来：1、两圆外切半径相加；2、两圆内切半径相减；3、圆弧与直线相切，半径找圆心；这个图形的画法就是这几点，加油，祝你成功！
