PROE如何切除多余的实体部分?

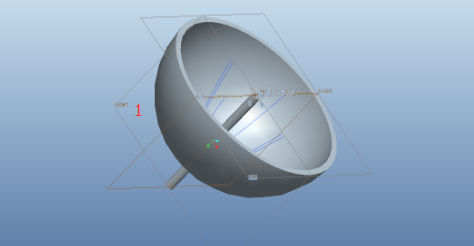

我想切除半圆体里面的长条柱体,有无详细解答方法?
我要回答
1个回答

以1为基准面,画一个与内圆面半径相同且同心的圆,旋转切除。

或者在拉伸圆柱特征的时候,直接选择成形到下一面

Proe如何切除多余的实体部分?

查看全部
2020-11-09
回复 采纳

相关问题

PROE中如何切除实体?
共2条回答 >
老实点!消停地!: 1.创建一个Catia实体部分,它可以创建任何形状副本。2.去“创造形状设计”模块(“线框和表面设计”模块也可以),然后选择“插入”“组几何形状”,输入名字,然后确认。3,选择目标“小圈圈”,单击素描,画出任意形状,然后退出草图,选择的曲面工具栏,弹出窗口(对话框),选择长度设置。4,输入“部分设计模块”,首先选择几何,单击右键,然后单击“自定义工件对象”,然后选择“插入”工具栏——“基于表面的特征”,“削减”——选择模型表面的图标“拉伸”——选择切削方向并确定。5.ect几何设置,然后右键单击....
回复
PROE切除实体问题。
共2条回答 >
梅坤: 1、做一个拉伸体包含需要切除的部分,然后选择求减切除;2、做一个面(分割面),把需要切除的和保留的隔开,然后实体化命令。
回复
请问高手,PROE中如何切除实体?
共2条回答 >
Matt: 1.创建一个Catia实体部分,它可以创建任何形状副本。2.去“创造形状设计”模块(“线框和表面设计”模块也可以),然后选择“插入”“组几何形状”,输入名字,然后确认。3,选择目标“小圈圈”,单击素描,画出任意形状,然后退出草图,选择的曲面工具栏,弹出窗口(对话框),选择长度设置。4,输入“部分设计模块”,首先选择几何,单击右键,然后单击“自定义工件对象”,然后选择“插入”工具栏——“基于表面的特征”,“削减”——选择模型表面的图标“拉伸”——选择切削方向并确定。5.ect几何设置,然后右键单击....
回复
请问高手,PROE中如何切除实体 谢谢?
共2条回答 >
李凯: 1.创建一个Catia实体部分,它可以创建任何形状副本。2.去“创造形状设计”模块(“线框和表面设计”模块也可以),然后选择“插入”“组几何形状”,输入名字,然后确认。3,选择目标“小圈圈”,单击素描,画出任意形状,然后退出草图,选择的曲面工具栏,弹出窗口(对话框),选择长度设置。4,输入“部分设计模块”,首先选择几何,单击右键,然后单击“自定义工件对象”,然后选择“插入”工具栏——“基于表面的特征”,“削减”——选择模型表面的图标“拉伸”——选择切削方向并确定。5.ect几何设置,然后右键单击....
回复
ProE中如何切除多余的部分实体,如下图中的红色部分要求切掉?
共1条回答 >
ading: 复制大的曲面进行实体化,这里最关键的就是凸出的需要切除的部分复制不上···将那个大的面复制,然后在选项里面有一个“排除曲面并填充孔”,将需要填充的部分选中,这个面就自动补完整了,然后实体化···
