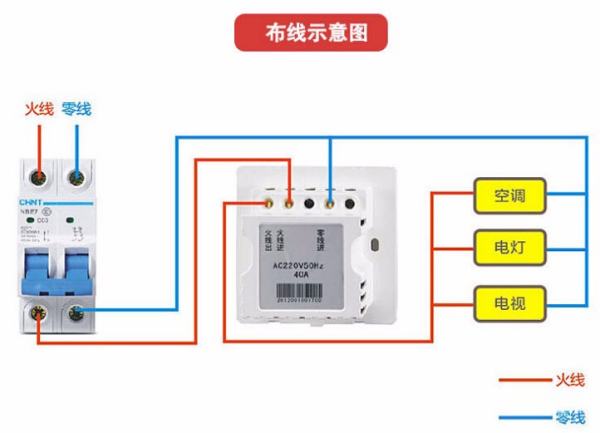

插卡取电开关工作原理

延时开关电路图与工作原理：

电路如图所示，它由降压、整流、滤波及延时控制电路等部分组成。按下AN，12V工作电压加至延迟器上，这时NE555的②脚和⑥ 脚为高电平，则NE555的③ 脚输出为低电平，因此继电器K得电工作，触点K1-1向上吸合，这时“延关”插座得电，而“延开”插座无电。

这时电源通过电容器C3 、电位器RP、电阻器R3至“地”，对C3进行充电，随着C3上的电压升高，NE555的②、⑥脚的电压越来越往下降，当此电压下降至2/3Vcc 时，NE555的③脚输出由低电平跳变为高电平，这时继电器将失电而不工作，则其控制触点恢复原位，则“延关”插座失电，而“延开”插座得电。就这样满足 了不同的需求，LED、LED2作相应的指示。

绿华电子取电开关电路板上有一个555集成块用来控制继电器，其工作原理是：当卡插入时，压住了一个微动开关，使555集成块工作，控制一只可控硅，接通继电器，使相线通过继电器的触点导通，供电给房间。当取出卡后，555集成电路还继续控制着电路，当一定的时间延迟之后，555集成电路不输出电压，关闭可控硅，使继电器失电，从而断开房间的电源。
