CAD怎么打散块?

我要回答
1个回答

AutoCAD是一种常用的绘图工具,这里介绍AutoCAD中一种打散块的方法

材料/工具

AutoCAD2004以上版本

方法

1/4

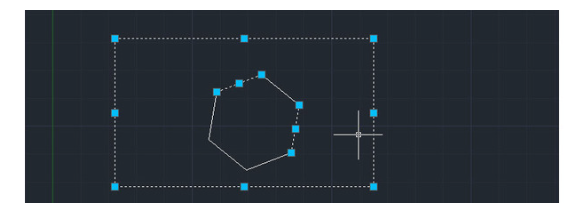

首先用鼠标左键单击你要打散的块。

CAD怎么打散块?

2/4

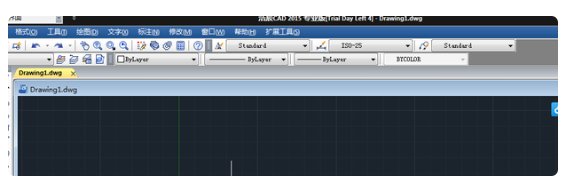

可以在菜单栏中修改选项下选择分解(爆炸)命令。

CAD怎么打散块?

3/4

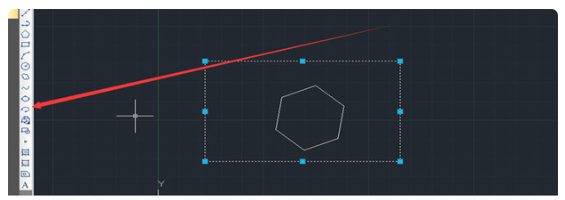

也可以在屏幕快捷工具栏上用鼠标左键单击分解图标。

CAD怎么打散块?

4/4

最简单的方式就是选中块后,直接在命令栏里输入快捷键X,这样就可以将块打散了。

CAD怎么打散块?

查看全部
2022-05-24
回复 采纳

相关问题

CAD块怎样打散?
共3条回答 >
hey~王几~: x命令炸开
(4) 回复
CAD块定义不能打散怎么打散块?
共2条回答 >
你家二公子: 不能打散的块,基本上是用了minsert插入块如果是插入块是有名字的可以如下操作:输入refedit命令并回车,当出现提示“选择参照”时点击一下图形(双击图形也可以),打开“参照编辑”对话框,点击“确定”,关闭对话框并弹出“参照编辑”工具条。点击工具条上有“-”号图形的“从工具集删除”按钮,CAD提示“选择对象”,将整个图形选中并按回车键,再点击工具条上的“保存参照编辑”按钮,点击“确定”。等CAD自动刷新后,块就炸开了如果插入进来的块图形是匿名的,“参照编辑”对话框里不显示块图形的名字,就不能....
回复
CAD块定义不能打散,如何打散块?
共2条回答 >
TaOJJiA: 在AutoCAD中打散插入的块可以用“分解”命令(快捷键x)。但是如果出现图1中下方的提示是“无法分解”时就不能用分解命令了。下面我分步骤介绍一下怎么打散“无法分解”的块。第一步:选择这个块,右键选择“在位编辑块”,弹出“参照编辑”对话框,直接点击确定。第二步:在弹出的工具条中选择图中所示的“从工具集删除”命令,然后框选整个块中的元素回车,最后点击“保存参照编辑”命令,在弹出的对话框中点确定保存就可以了。
回复
CAD多重块怎么打散?
共1条回答 >
(・ิϖ・ิ)っ: 正常来讲是无法破坏的,你可以在命令的前面添加一个小数点,这样就有可能打散。
回复
CAD块怎么打散?
共1条回答 >
张开心Happy^_^: 快捷键x就行了
