溜溜问答 > 模型制作 > PROE > PROE怎么打正方形孔？
dirck
dirck
邀请你来回答
664人阅读 2020-11-09

PROE怎么打正方形孔？

我要回答
2个回答

你可以用拉伸减材料方式

查看全部
2020-11-09
赞 回复 采纳

也不说清楚，也不知道你要打个什么样孔，只能给你个是简单的打孔方试

Proe怎么打正方形孔？

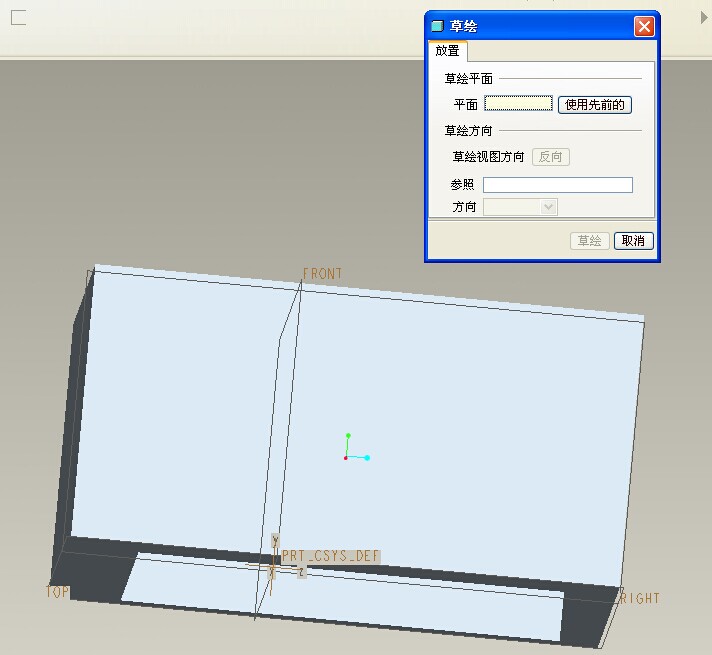

选择伸里的去除材料，选择你要打孔的那一面做草绘平面，点草绘

Proe怎么打正方形孔？

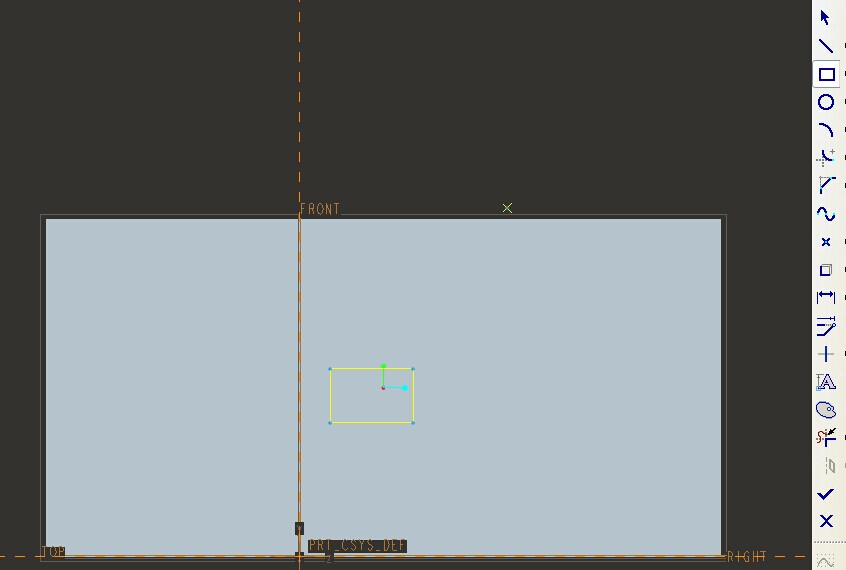

草绘出你孔的截面（我随意画了个长方形） ，点完成

Proe怎么打正方形孔？

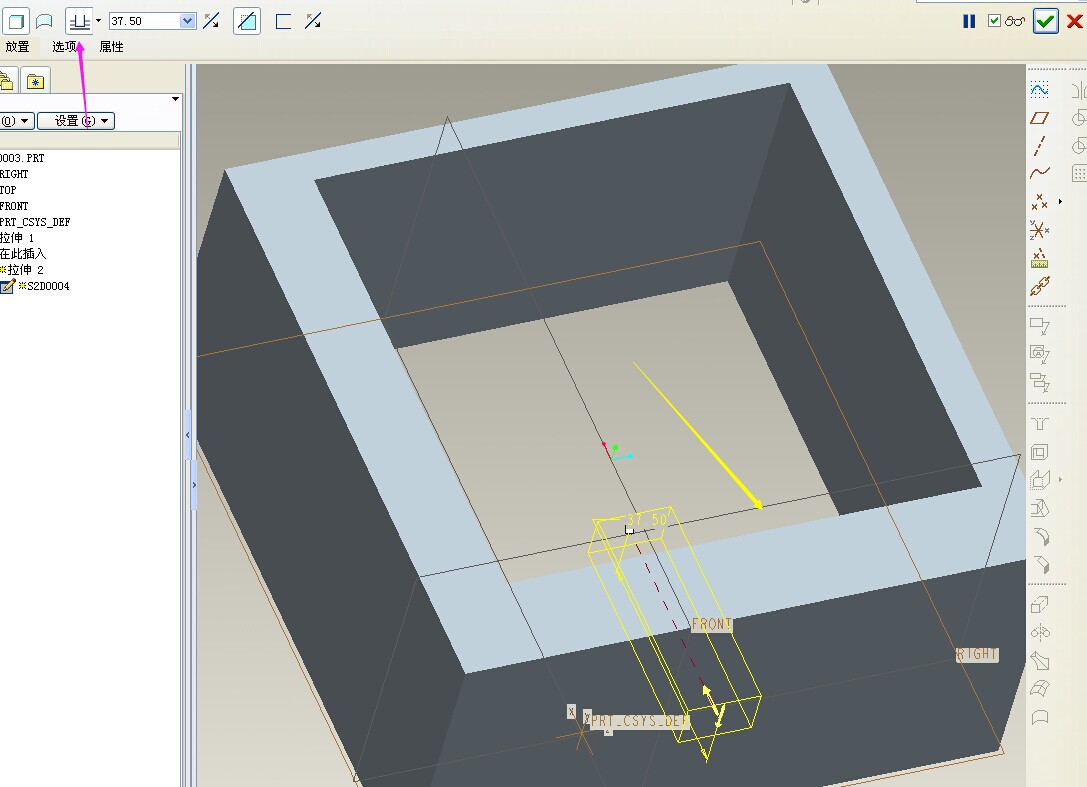

注意方向，紫箭头那选择下拉列表框，选最后一个（也就是拉伸到指定面），然后在黄箭头那里点一下里面那个面

Proe怎么打正方形孔？

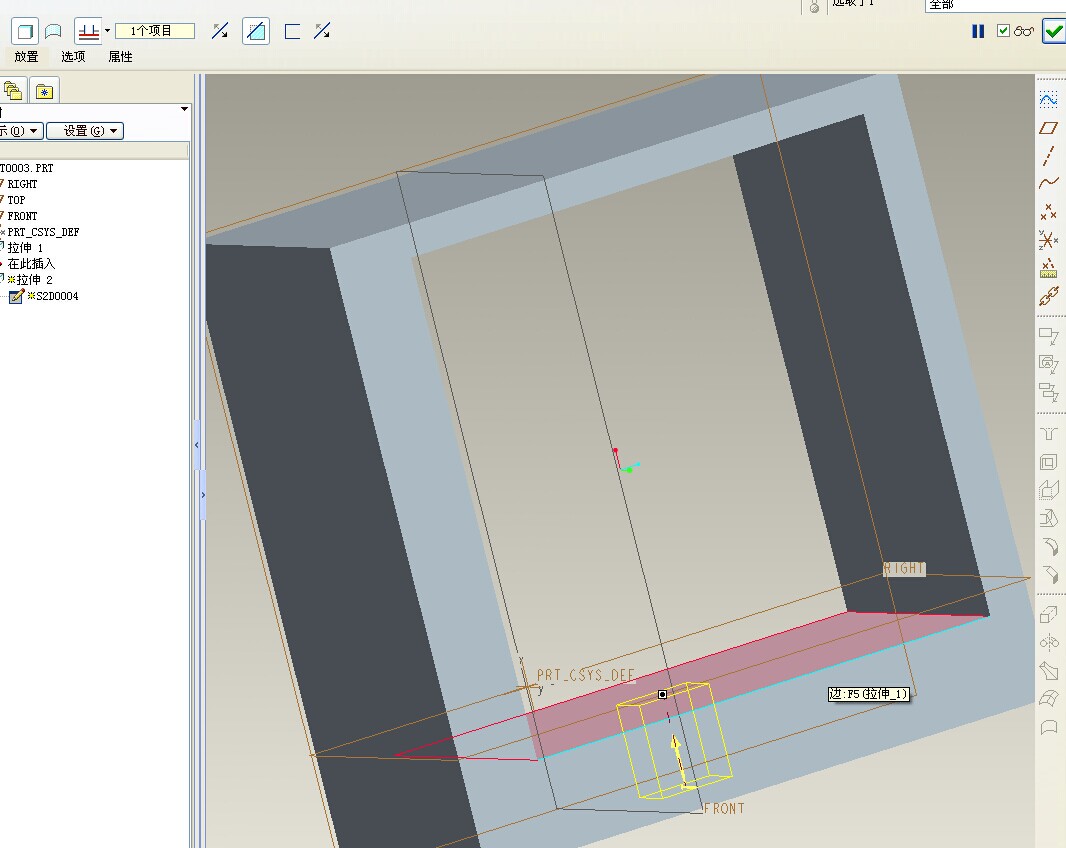

点红色这个面

Proe怎么打正方形孔？

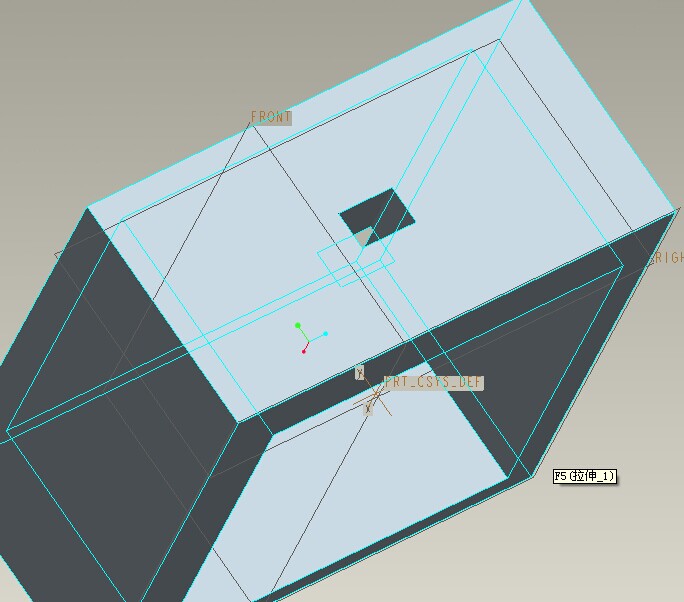

这样一个方形孔就出来了

查看全部
2020-11-09
赞 回复 采纳

相关问题

PROE填孔
共1条回答 >
静仪： 要看这个孔大不大如果足够大的话可以沿各个曲面边界延伸一段距离封住胶位然后做个斜面靠破就好啦
赞 回复
PROE这个怎么画出孔的虚线？
共1条回答 >
😊： Proe显示的是轴线，孔虚线在工程图、线框模式可以显示，实体没办法显示
赞 回复
PROE 怎么打锥形孔？
共1条回答 >
浅巷： 你说的应该是沉头孔吧？在形状下拉里面可以设置参数：锥角度数，孔的直径以及深度等！！！
赞 回复
PROE中如何在曲面上打一个孔，孔垂直于曲面？
共1条回答 >
⚓️： 建议先做一个垂直于曲面的轴线，或者做一个与曲面相切的平面，则可以打孔了
赞 回复
PROE打螺纹孔问题
共1条回答 >
范婷： 你选择打孔到曲面，螺纹深度不要改，默认就是螺纹深度到曲面，然后再拉伸沉孔
赞 回复
