凹槽和冲孔是在使用以下三个阶段过程中进行的加工操作:
1、在钣金零件上创建所需的切口类型。
2、 将切口转换到用户定义的特征 (udf) 中。此 udf 保存在您的目录中并且可以包含在多个设计中。其文件扩展名为.gph。
3、 将凹槽或冲孔放置在需要的钣金零件上。
可以创建参照零件以帮助放置凹槽或冲孔 udf。通常,要使参照零件简单。参照零件的文件扩展名为:gp.PRt。记住,应在“钣金件”模式中创建 udf,因为在“零件”模式中创建的 udf 在钣金零件中不起作用。

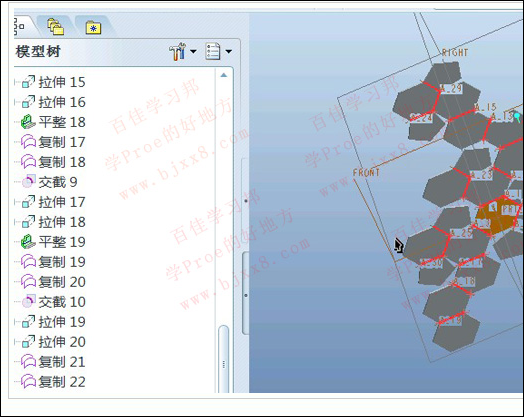

Proe钣金的冲孔:
凹槽和冲孔均为用户自定(user defined)特征,因此想要使用此两种特征之前,必须先定义出udf库(udf liBrary),其步骤如下。
1. 创建凹槽或冲孔的udf
(1)在钣金上以钣金切削特征定义此凹槽或冲孔的造型。
(2)以钣金的边线或平面定义出钣金切削特征的二维剖面的位置尺寸,并标示钣金切削特征的大小尺寸。此外,若此udf在以后创建凹槽或冲孔特征时来用,则可按图标,创建一个局
部坐标系。完成剖面的绘制后,再输入刀具的名称,以利于在钣金制造时,能使用此把刀具
来进行凹槽的加工。
2. 凹槽或冲孔udf的使用
(1)按主窗口右侧凹槽的图标或冲孔的图标(其命令为由下拉式菜单插入(lnsert)中选取
形状(shape)→凹槽(notch)或冲孔(punch))。
(2)由硬盘打开udf特征(其扩展名为gph)。
(3)输入适当的参数值,并选取适当的参照,即可完成凹槽或冲孔特征的创建。
