溜溜问答 > 家装设计 > 建筑景观 > 建筑设计屋顶怎么画啊？
高傑西
高傑西
邀请你来回答
110人阅读 2022-05-23

建筑设计屋顶怎么画啊？

我刚学建筑设计 我不知道外面的画图员 是怎么工作的 做为一个画图员至少要懂什么啊 要动建筑设计规范吗 还是只要能懂投影 透视 还有当一个建筑画的只剩屋顶的时候 屋顶的高度怎么计算 坡度怎么计算 这是自己随意设定 还是有建筑设计规范的 希望大家能帮我解决这个棘手的问题 多谢懂规范那不就可以设计了吗？？ 我主要对屋顶没概念 什么情况下做坡屋顶 ，什么情况下做平屋顶 ，以及外面的建筑画图员 他们的工作流程是什么 比如他们画图，是要带点设计 还是依照别人画出来的图 再把多余的图画出来
我要回答
4个回答

首先是依据国家规范，其次是套用标准图集

查看全部
2022-05-23
赞 回复 采纳

屋顶很容易啊，画法几何里会教你画的。坡度设计规范中有规定的，坡度的计算=高度/坡长。画图员一般至少要了解国家的强制性设计条文规范，其他项目负责和专业负责会看到。

查看全部
2022-05-23
赞 (4) 回复 采纳

做为一个画图员至少要懂CAD制图这是最最基本的电脑操作技术，设计规范业要懂，哎~~~你说的都要多多少少懂一点。你叫我全回答一句两句也说不清楚，等你把全部的课程都学完了，应该会懂一点。不用急慢慢来建筑这东西是慢慢积累的，时间越长知道的才越多。多买些建筑上面的书看看吧。

查看全部
2022-05-23
赞 (10) 回复 采纳

　　方式：

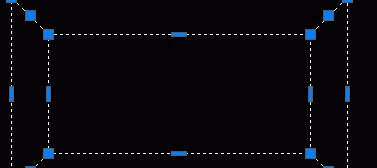

　　1.先在平面图上用直线和多段线描出轮廓 。

建筑设计屋顶怎么画啊？

　　2.用线转面命令选中这一堆线，生成多面网格。

　　3.把视图转成轴侧。

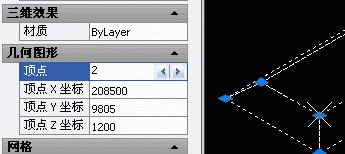

　　4.ctrl+1调出对象特性表，选中这个多面网格在特性表中按需要修改不同顶点的标高。

建筑设计屋顶怎么画啊？

　　屋顶：是建筑的普遍构成元素之一，是房屋顶层覆盖的外围护结构，功能是用于抵御自然界的风雪霜雨、太阳辐射、气温变化以及其他不利因素。有平顶、坡顶、壳体、折板等形式。干旱地区房屋多用平顶，湿 润地区多用坡顶，多雨地区屋顶坡度较大。坡顶又分为单坡、双坡、四坡等。

查看全部
2022-05-23
赞 (2) 回复 采纳
