钣金在CAD中是怎么展开的?

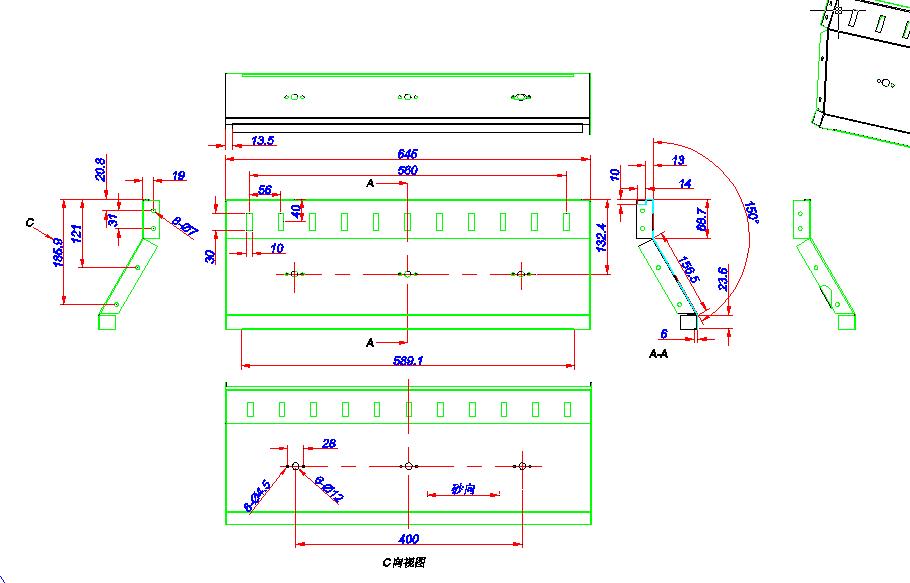

我经常要画钣金件,平常我一般只画出折弯后的特征再标注好了就不管了,但是我想学会画展开图,请问在CAD画展开图的方法,和一些特殊注明等。如图片上的料厚为0.8的产品,在CAD中如何展开,希望高手帮忙。
钣金在CAD中是怎么展开的?
我要回答
3个回答

CAD没有钣金工具,如果需要就在网上下载个钣金展开软件,外挂安装CAD上。要不就按最老式的方法找本书看,天圆地方容易展开了

查看全部
2022-05-23
回复 采纳

就是几个面拼起来(用内径算),在加加上折弯系数。就好了。

查看全部
2022-05-23
(6) 回复 采纳

比如上图:用25mm宽的底模折弯,展开尺寸为:253.33

折弯系数不是算出来的,它与下模槽宽有关(也就是折弯成型的里口半径)。现在一般直角折弯对15#以下冷作硬化板来说,其里口折弯半径一般不应大于0.6倍料厚,折弯系数是每个直角加1/3~0.4个料厚。

现在很多下模生产厂家都把V型槽的加工退刀槽去掉了形成直接尖角,目的也是追求折弯的清角。

计算公式如下:(条件:里口半径≤0.6倍料厚,当料厚≤4mm时)

展开系数=(α/90)×t/3式中:α--扳折角(即从0度起来的角);t--料厚

算时直接按里口尺寸相加,然后每个角加一个系数。对于较软的料,比如铝板,1/3可以加大到0.4

钣金在CAD中是怎么展开的?

查看全部
2022-05-23
(1) 回复 采纳
