PROE5.0工程图中心线怎么画出来？

我要回答
2个回答

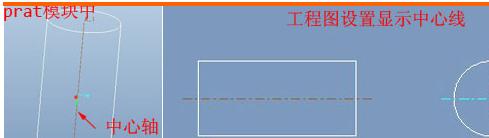

在Proe工程图中，画中心线的方法主要有两种，一种是PRat图中有中心轴的，只要在工程图设置显示即可，另一种则是需要自己画出来。

并不是所有的模型都能显示出中心线，只有在PRat模块中有中心轴的即可设置显示，在Proe中，只有圆柱类的模型，建模后才会默认显示，而其他的模型则要自己做出。

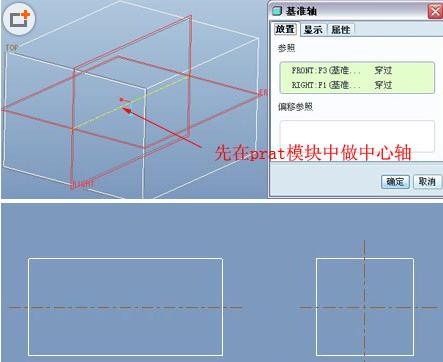

1、PRat图中有中心轴的圆柱累的模型：

Proe5.0工程图中心线怎么画出来？

2、需要自己画出中心轴的：

Proe5.0工程图中心线怎么画出来？

查看全部
2020-11-09
赞 回复 采纳

1、从"布局抄"切换到"注释袭"。

Proe5.0工程图中心线怎么画出来？

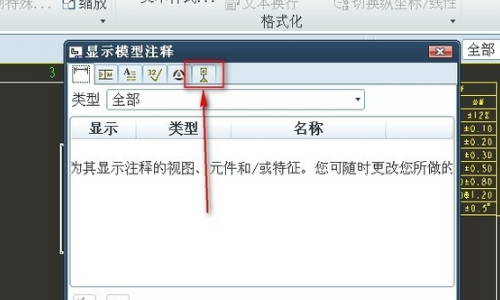

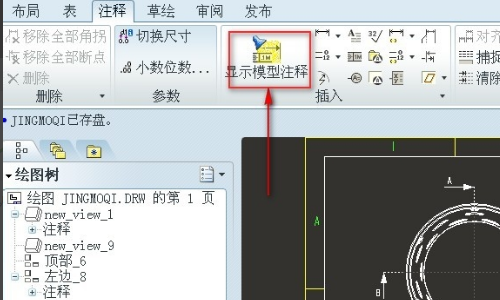

2、点击"显示模型注释"-选择显示轴工具。

Proe5.0工程图中心线怎么画出来？

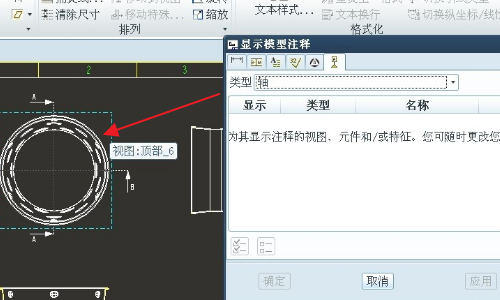

3、选择要显示视图（边框显示的时候）点击鼠标左键。

Proe5.0工程图中心线怎么画出来？

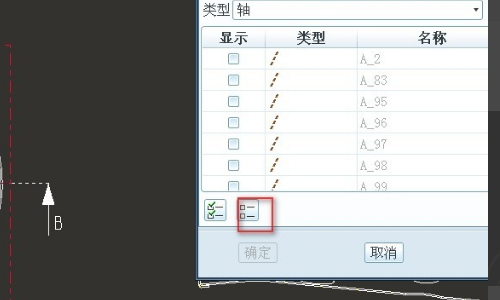

4、出现很多中心线，先点击右边没有勾的小框框。

Proe5.0工程图中心线怎么画出来？

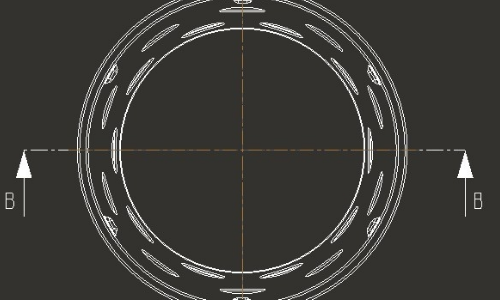

5、然后按住键盘上的ctrl键，选择你需要显示的中心线。确定就可以了。

Proe5.0工程图中心线怎么画出来？

查看全部
2020-11-09
赞 回复 采纳

相关问题

PROE5.0怎么转工程图？
共1条回答 >
Pandora： 设计札记上Proe5.0原创教程上有分享。可以看看。
赞 回复
PROE5.0工程图的中心线显示与拭除问题
共1条回答 >
邱树年。： 首先打开工具条上的轴显示，首先切换到注释（annotate）选项页，并把选择过滤器切换到“基准轴”，按住ctrl选择你想显示的基准轴，然后在右键菜单中选择“显示”就可以了。如图所示
赞 回复
PROE5.0中心线和几何中心线有什么区别？
共1条回答 >
老牛： 中心线是平面图形某根线段的，几何中心线是几何体的例如在做旋转时，中心线被默认为是要旋转的草图，几何中心线可以做旋转中心，中心线就不行。
赞 回复
PROE 工程图中如何画中心线？
共1条回答 >
A印度阿三 浪子： 1、从"布局"切换到"注释"；2、点击"显示模型注释"-选择显示轴工具；3、选择要显示视图（边框显示的时候）点击鼠标左键；4、出现很多中心线，先点击右边没有勾的小框框；5、然后按住键盘上的ctrl键，选择你需要显示的中心线。确定就可以了。
赞 回复
PROE5.0工程图怎么标尺寸？
共1条回答 >
公子越： 做为Proe5.0版本的，首先讲工具栏切换到注释，选择尺寸标注，会弹出一个下拉菜单，菜单内不同的选项有不同的功能；一般用第一个“在图元上”较多；即依次选中2条线，然后点鼠标中键，尺寸就出来；……
