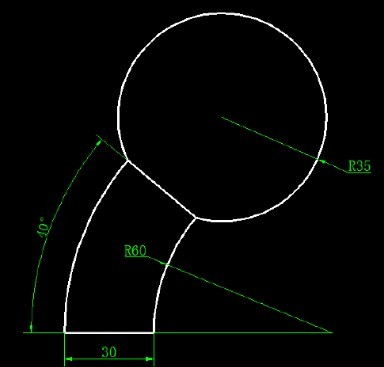

CAD初级练习题

请下载cad 新手上路视频，里面第15题

我来说吧 。。其实就是三个圆组成的 R35 R60 R 90 然后自己依葫芦画瓢 交界处然后用TR剪掉就好 记得熟悉快捷键 cad关键多用就好

先用圆命令画出60的圆，在用偏移命令把圆偏移30，在用直线命令以60的圆的圆心输入@90<140.在直线与两个圆的焦点为中心，画出两个半径为35的圆，再以两个圆的焦点画出半径为35的圆，再减掉多余部分

画图之前要看懂这个图，R60、R90这两个圆是同心圆，弧线的角度是40°。R35的圆心是在 40°角在两条弧线中间的边 的垂直平分线上。所以首先应该从同心圆开始画起。看懂这个后就开始作图了。

1.画辅助线（X轴、Y轴），这个很重要，因为这个是一个图的“基点”。辅助线的原点就选在同心圆的圆心。 2.再画R60、R90的弧线，以中心角为40°画 3.连接两条弧线两边的端点 4.以半径35和两个端点画R35圆 5.剪掉多余线条。

搞定！
