CAD定义视口时出现没有活动的模型空间视口

定义视口时比例太大，改小一点，比如原来定义是5，改为1或者更小试试

我是在布局中插入图框后，定义视口，找不到已插入的图框了，提示没有视口活动空间。
我的操作为插入图框或在图框位置坐标标注，记下坐标，再次定义视口，输入比例后删除刚刚出去的视口，再用zoom把布局界面变大，再画直线，直线的第一个点使用刚刚记下（图框旁边的那个坐标点），就找到原图框了，

你好
我遇到的情况是在创建布局的时候删掉了原来的框
然后载入自己的图框出现“没有活动的模型空间视口”
然后输入MV指令选择你的活动范围就OK了
若有不清楚欢迎追问

cad定义视口时出现没有活动的模型空间视口是设置错误造成的，解决方法为：

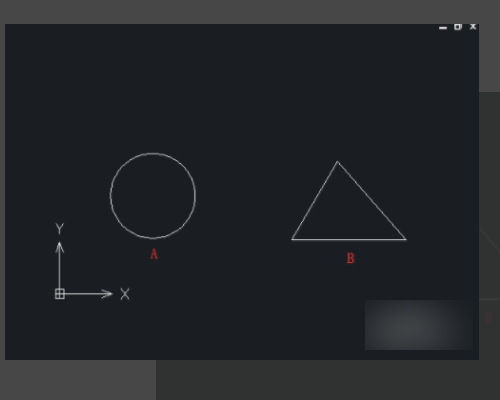

1、首先我们打开CAD软件，绘制一个圆形A和一个三角形B 。

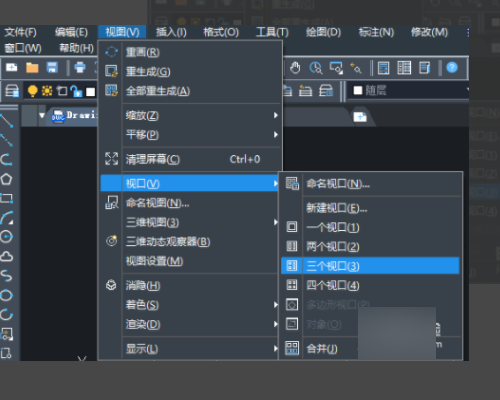

2、最上方菜单栏-视图-视口-三个视口，创建三视口。

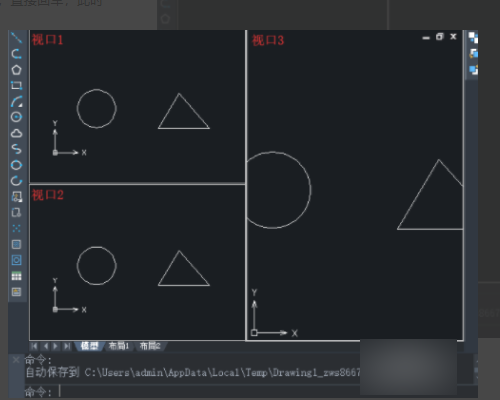

3、在命令栏出现“输入选项”，直接回车，此时界面出现三个视口 。

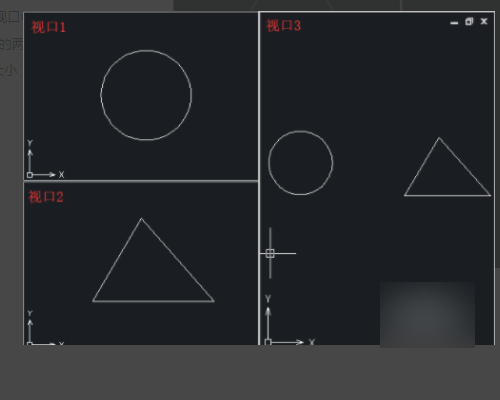

4、鼠标左键单击视口1，将圆A移到视口中间，并放大圆A的显示状态；相同的步骤操作视口2，将三角形B移到视口中间并放大其显示；同理，将视口3中的两个图形移到视口中间，缩放到合适的大小 。

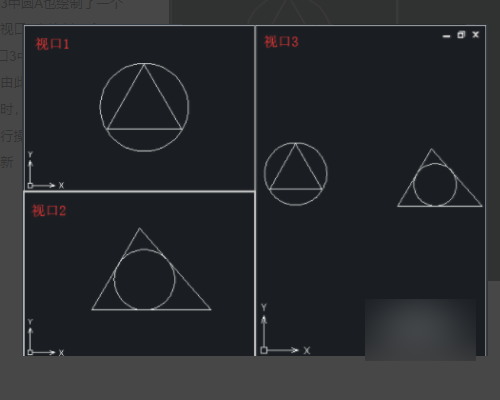

5、鼠标左键单击视口1，绘制圆A的内切三角形，此时可以看到视口3中圆A也绘制了一个内切三角形。同理，在视口2中绘制一个三角形B的内切圆，在视口3中的三角形B里面也绘制了一个内切圆。由此我们可以发现，当操作的图形比较复杂时，可以利用视口功能，放大局部图纸，进行操作修改，而在其他视口中图形也随之更新 。
