CAD图中2-m3-6h后面有一横和一个向下的箭头是什么意思？

后面还有没有数字，一般表示螺纹深度。

类似如图表示方法，是标注螺栓孔的，前面表示孔径，后面表示孔深，其中最前面符号表示锪平。

2 指的是数量，在这里可以理为2个M3的螺丝孔。

M3指的是公称直径3毫米的公制右旋螺纹。

后面的6H,应该指的是M3螺纹孔的公差，基孔制，等级6 本应该是写成H6, 6H的写法有误。

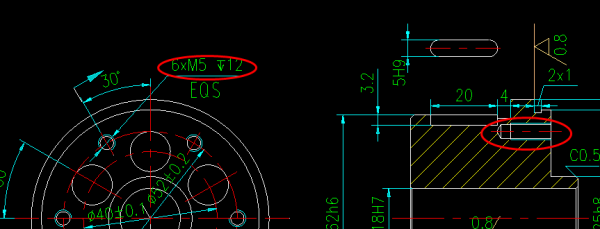

最后有个一横和一个向下的箭头，是深度符号，指的是有效螺纹深度，后面还应该有个深度的具体数值。例如此图实例：

2指的是数量，在这里可以理为2个M3的螺丝孔。M3指的是公称直径3毫米的公制右旋螺纹。6H指的是M3螺纹孔的公差，基孔制，等级6 本应该是写成H6, 6H的写法有误。最后有个一横和一个向下的箭头，是深度符号，指的是有效螺纹深度，后面还应该有个深度的具体数值。操作如下：

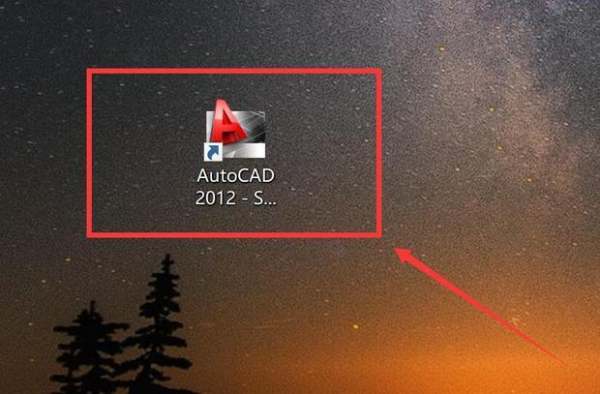

1、打开CAD。

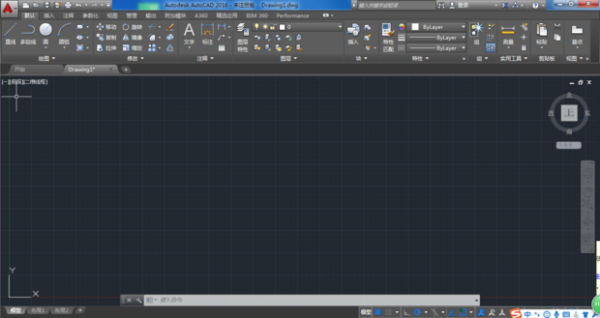

2、进入绘图界面。

3、在下方的命令栏输入“PL”，点击回车。

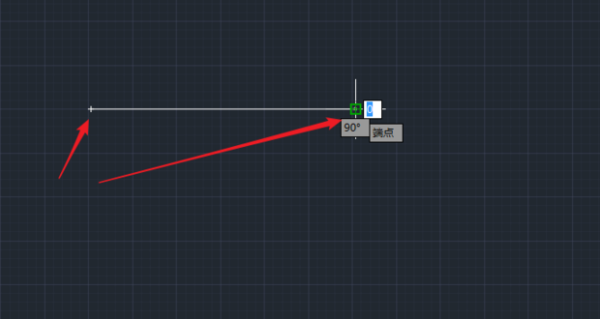

4、然后在图纸上点击两个端点，画出一条线段。

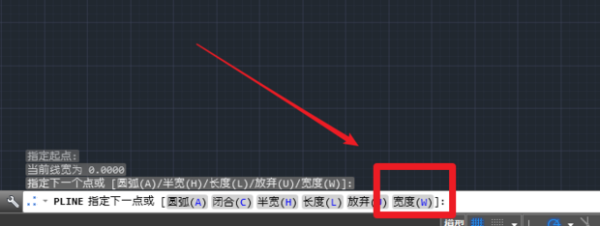

5、点击下面命令行里面的“宽度”，或者在后面输入“w”。

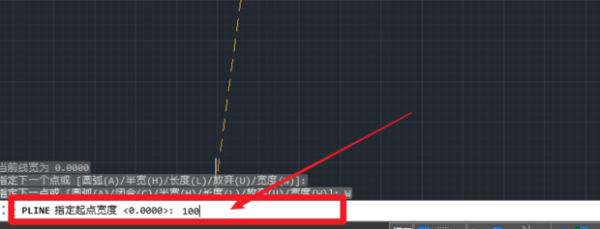

6、输入合适的起点宽度，这里我输入了“100”，然后点击回车。

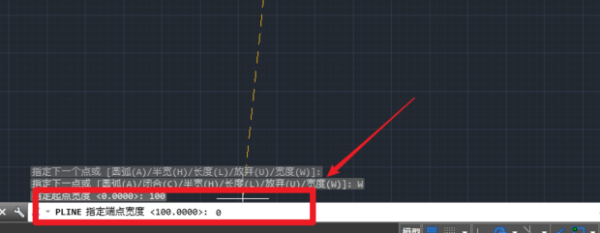

7、终点宽度设置为0，输入“0”，然后点击回车。

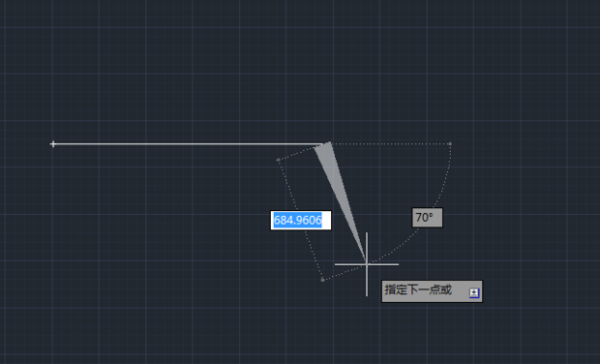

8、这时候就出现了一个箭头的形状。
