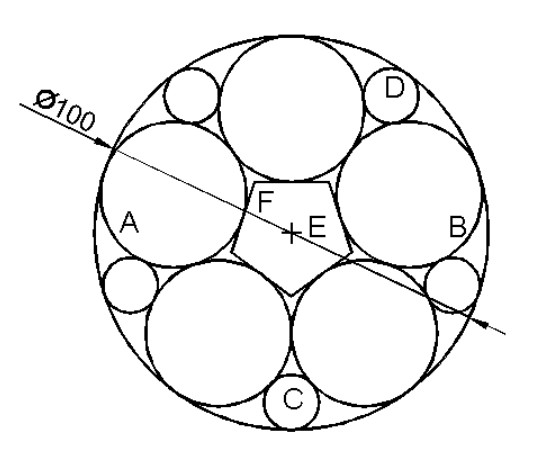

CAD较难图例?

CAD较难图例?
我要回答
4个回答

这个又不难。。。

查看全部
2022-05-19
回复 采纳

想做什么?把它画出来吗?

查看全部
2022-05-19
回复 采纳

这个图不难,但是我不知道A,B是什么意思,难道不一样大吗?

查看全部
2022-05-19
(1) 回复 采纳

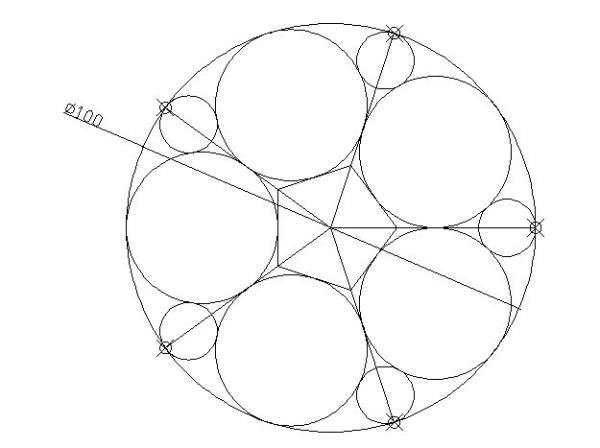

1、先作直径100的圆,将圆5等分,过圆心连接五等分点;

2、用三点相切的方法,作与两条相邻半径、大圆相切的圆;

3、连接大圆与中圆的圆心,以大圆圆心为中心作正五边形,选择以内切圆的方法。

4、以三点相切的方法作小圆。

中圆和小圆作出一个后,都可以用圆形阵列的方法复制。

CAD较难图例?

查看全部
2022-05-19
(7) 回复 采纳
