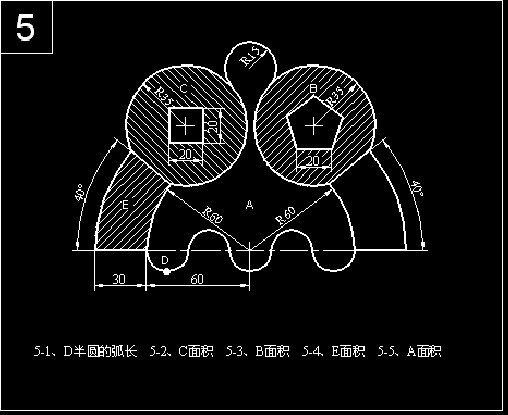

CAD图练习难题

如果不便于确定它的圆心位置，但可以用取巧的方法来完成上述作业。先在旁边画好R=35的圆并加上长度30的弦，再用“al”对齐命令让它落位。
其实图中大圆的圆心是显而易见的，可以分别以60圆、90圆与斜线的交点为圆心作R=35的两个圆。它们的交点（当然是上面那个）就是大圆的圆心。
这图的其他地方没有什么难度。

我不知道难点在哪，我主要说三个点吧。第一：BC圆的圆心可以以E的上面的两个点为圆心画r35的圆，交点就是。 第二：r15的圆，命令c，命令t，找到切点，输入15，就ok了。第三：BC内的图形，C里面的好画，B里面的我是在旁边随意画了个圆的内接正五边形，然后圆跟正五边形一起缩放（选中这两个图形，点缩放，选基点，输入命令r，再选一条边的两个端点，再输入20，确定），最后一块移动到B圆内，删除正五边形的外接圆即可。

看图

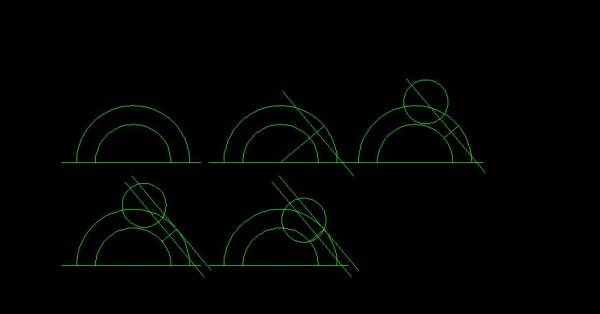

上面从左向右第三幅图，那条斜线是40°那一小段线的对称中心线

简单：下面给你说一下重要的几点，我想你应该就会了
第一：先画一个∅120的圆。
第二：D点的直径是24，这个数是有60÷2.5的出来的。因为60的距离有2.5个园组成的。
第三：把120圆的中心线旋转40°。就得出了40°的角度。
第四：∅120圆向外偏移30，然后用刚才旋转的40°线切掉。
第五：在切掉的两个点画条弧，输入A回车.点其中的一个点回车，输入E回车，点另外一个点.输入R,输入35回车，如果弧线在外面，就给他镜像过来，它的圆心就是R35大圆的圆心。在弧线R35的圆心画个∅70的圆，然后再圆心画个正方形，另一个画个五边形.
第六：我想上面那个相切的圆你应该知道怎么画吧？如果不知道，跟着我的步骤画，输入C回车，输入T回车，然后在两边圆的线条上各点一下，再输入15回车OK！
