溜溜问答 > 平面设计 > CAD问答 > SolidWorks工程图怎么转CAD？
高傑西
高傑西
邀请你来回答
1169人阅读 2022-05-17

SolidWorks工程图怎么转CAD？

我要回答
2个回答

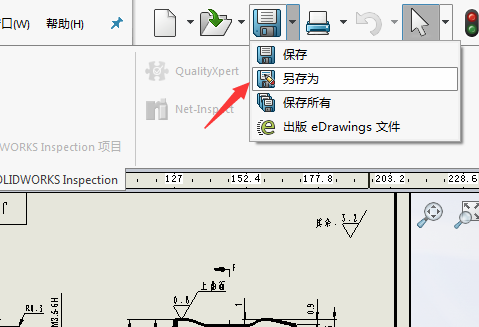

1.点击另存为

SolidWorks工程图怎么转CAD？

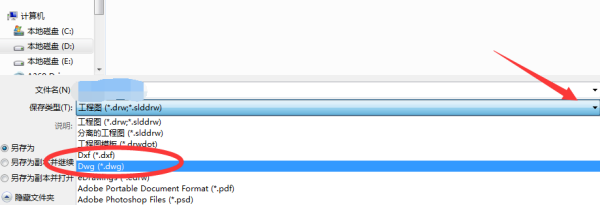

2.选择保存类型：下拉菜单打开，选择DWG格式

SolidWorks工程图怎么转CAD？

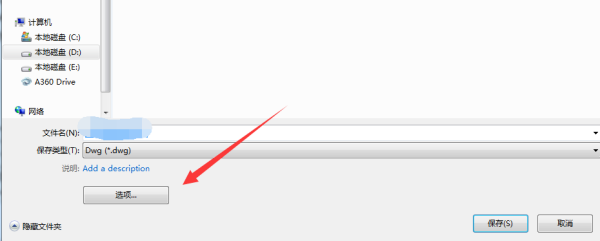

3.点击选项

SolidWorks工程图怎么转CAD？

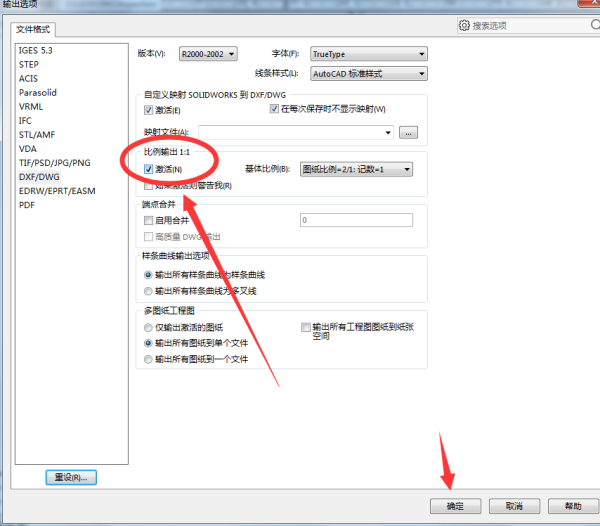

4.将比例输出1:1的钩打上，然后点击确定

SolidWorks工程图怎么转CAD？

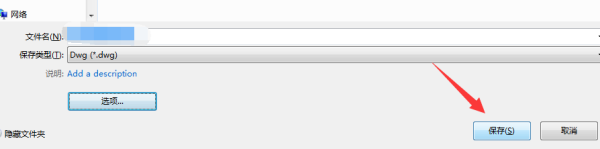

5.最后按保存

SolidWorks工程图怎么转CAD？

这样你另存的CAD比例就会和你在SW中工程图的比例一样，不论这个导出的CAD图形复制到哪里他都是原来的大小。

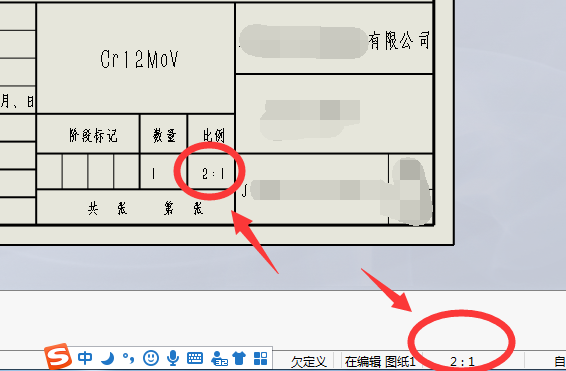

前提：SW工程图中，图纸比例与图形比例对应一致。

SolidWorks工程图怎么转CAD？

查看全部
2022-05-17
赞 回复 采纳

在solidworks软件里面转好了工程图之后，在文件菜单下面选择“另存为”再选择dwg或者dxf 存盘就可以了。

SolidWorks工程图怎么转CAD？

查看全部
2022-05-17
赞 回复 采纳

相关问题

SolidWorks工程图怎么转CAD格式？
共2条回答 >
Kitty： 另存为.DWg格式。零件画好保存后，点击工程图图标，插入各视图（注意选第一视角），标尺寸后，另存为DWg文件，用CAD打开即可，2006CAD不承认汉字（需要映射字体），2007CAD承认汉字，熟练后可以自己做文件模板，很方便！
赞 回复
SolidWorks工程图转CAD出现乱码怎么解决？
共2条回答 >
Aaron： 首先打开SW，打开工程图，另存为dwg格式文件，不需要任何选项设置，直接另存为即可。打开CAD（以2006版CAD为例），打开刚才转换的dwg文件，然后点击我们自己定义的按钮（下面有设置方法），保存文件即可解决乱码问题。
赞 回复
SolidWorks工程图转CAD图纸怎么不乱码？
共2条回答 >
🙅： soliwork可以直接打开2004版的CAD图，(打开—>文件类型->dwg)打开过程中程序会自动转换成dxf/dwg输入的。
赞 回复
SolidWorks工程图转CAD标注怎么修改？
共1条回答 >
一秒凤凰·云鼎·赵荣鑫： solidworks工程图转cad标注修改方法：一般来说在SolidWorks中，工程图中标注已经很完美了，但是由于一些字体、标注样式的原因，还需要子cad中进一步的深化，首先要修改标注的样式、字体，以及颜色、尺寸精度等等；如果觉得SolidWorks中的标注很难看，完全可以自己在cad中标注，但是需要注意工程图的比例问题。
赞 回复
SolidWorks工程图转CAD有三个标注样式
共1条回答 >
💋༺拓小乖༻： 首先在solidworks工程图里面，我们要注意两个比例，一个是图纸的比例，另一个是单个视图的自定义比例。图纸的比例：鼠标右键，点击属性就能看到。单个视图的比例：鼠标单个视图，看左边设计树；点击另存为，选择dwg或者dxf格式。点击选项。选中比例，一般都是图纸比例。蠢液点击确定导出后，软件会贴心的提示可能出现比例不协调。进入CAD，打开文件查看。橙色为新标的尺寸，可以看到，首先图框尺寸已经放大2倍。原来是A4的标准尺寸，由于上面三个视图使用的都是图纸的比例1：2。那么在CAD重新标注的尺寸就跟原....
赞 回复
