溜溜问答 > 平面设计 > CAD问答 > CAD中知道多边形相对俩边距离怎么画？
高傑西
高傑西
邀请你来回答
305人阅读 2022-05-17

CAD中知道多边形相对俩边距离怎么画？

我要回答
4个回答

输入边数量选定中心输入对边距离的一半 。。。

查看全部
2022-05-17
赞 (2) 回复 采纳

是正多办形就好画了，选择正多边形命令。相对俩边距离就是内切圆的直径，那么使用内切圆的方法画

查看全部
2022-05-17
赞 (3) 回复 采纳

先输入POL空格再输入你要画的边数鼠标在CAD里点一下（选择中心，这个点暂时看不到的）然后选择内接与外切（即输入I或C加空格）现在可以输入你所需的半径了，祝你成功！！

查看全部
2022-05-17
赞 (1) 回复 采纳

以正八边形为例，因为我也正好遇到，

CAD中知道多边形相对俩边距离怎么画？

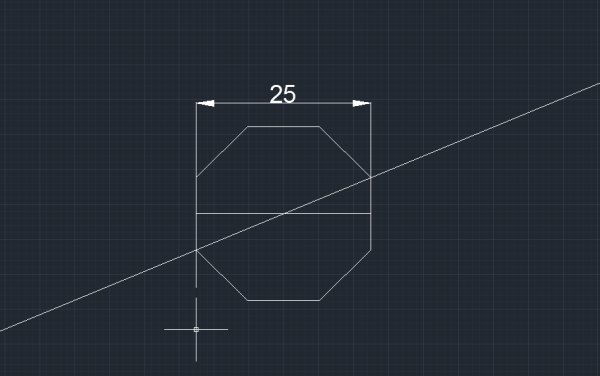

我是这么画得先画一条长25的线段 A ，然后过线段A中点画一条构造线B，角度是22.5（根据多边形自己计算）然后再从线段A其中的一个端点画一条与线段垂直的直线与构造线B相交于C，交点C与线段A的连线就是多边形外接圆的半径，然后就输入命令--pol---中点选线段A中点----方式选内接于圆，半径的另一个点选C点，然后就祝你愉快

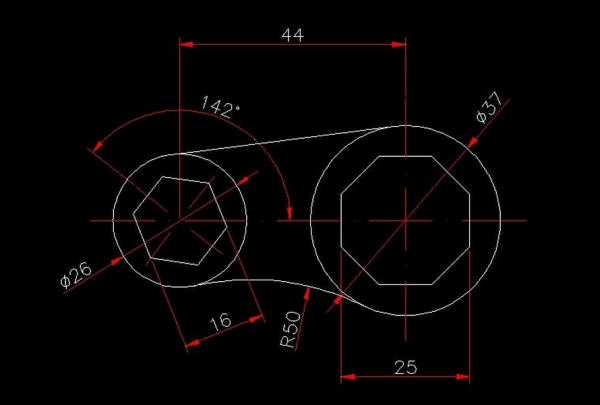

CAD中知道多边形相对俩边距离怎么画？

查看全部
2022-05-17
赞 (4) 回复 采纳

相关问题

CAD中知道一条边的距离和一个角度怎么画倒角？
共3条回答 >
闫： 运用偏移命令，将一条边偏移指定距离，如下图所示。运用旋转命令，将偏移直线旋转指定角度，如下图所示。运用修剪命令，去除多余线段，完成倒角，如下图所示。
赞 (5) 回复
CAD中知道俩条线的端点怎样画直角？
共2条回答 >
-默^： 任意画一要垂线，然后把垂线移到端点就是直角了
赞 回复
CAD里知道相对角度和相对长度怎么输入点 ，角度是相对一跳边的角度，长度是相对这跳边的一个点的长度？
共2条回答 >
得理不饶人： 我的理解为：原有一条线段AB，已知一个角度t，一个长度s，所求点为C，且三角形ABC中角CAB=t，AC长为s。这种情况下做法很简单，要说明很难：点击“直线”，起点为A点，捕捉B点为终点方向，输入长度s，打回车。此时在AB上重叠了一条长度为s的线段AC’，选中并点击“旋转”，指定基点选择A点，输入角度t（注意为逆时针方向），C点为所求。可以“插入点”，修改“点样式”，以在删除AC线段情况下得到C点。
赞 (1) 回复
CAD画 怎么那个相对一点的一定距离在画直线？
共1条回答 >
杭州新石器动画曹永东： 选择画直线，捕捉第一点选确定，再选择第二点时它就自动告诉你将要画的直线的长度和角度了，角度合适后在长度处输入要画的长度就可以了。
赞 (3) 回复
CAD里知道相对角度和相对长度怎么输入点 ，角度是相对一跳边的角度，长度是相对这跳边的一个点的长度。角？
共1条回答 >
EGO： 可以先将原来那条线变为X轴方向：命令行输入UCS空格，对象OB空格，点击原直线左端（据个人使用习惯操作也可），现在原直线就是0度线啦，其他的应该也懂啦吧，命令行：L，点取原线上点，输入@长度
赞 (7) 回复
