CAD虚线比例比全局比例大

比如虚线(目标比例均为1,下同),在全局比例为1的情况下。虚线显示的密度跟正常情况下,全局比例为10的密度一样大。而在同图纸中,比如点化线显示的密度确实正常的。这种问题只在某张图纸中出现,而不是CAD软件本身的问题。有谁出现过这种问题又解决的,帮帮忙
CAD虚线比例比全局比例大
我要回答
1个回答

密度可以自己调整的,有两处可以调整:

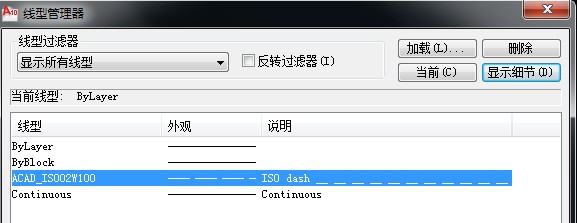

1.打开线型管理器,点开显示细节,下面有比例等一系列数据

CAD虚线比例比全局比例大

2.选择一条已经画好的线,在线型比例那里修改

CAD虚线比例比全局比例大

上面的是调全局比例,下面的只调整选中线条的比例,而且是在全局比例的基础上再做比例调整的。你的问题应该就是这两种比例的矛盾造成的,仔细检查后改下就行了

查看全部
2022-05-16
回复 采纳
