溜溜问答 > 模型制作 > PROE > PROE三维图怎么插入图片？
许志 |
许志 |
邀请你来回答
130人阅读 2020-10-29

PROE三维图怎么插入图片？

一个PROE三维实体图.怎么在它的一个面上插图片.
我要回答
2个回答

1.材质--模型外观编辑器-图-颜色纹理-选择图片-选择零件曲面-确定。
2.如果是跟踪绘画外形则用造型工具-跟踪草绘-插入图片（建立三个平面的图片）

查看全部
2020-10-29
赞 回复 采纳

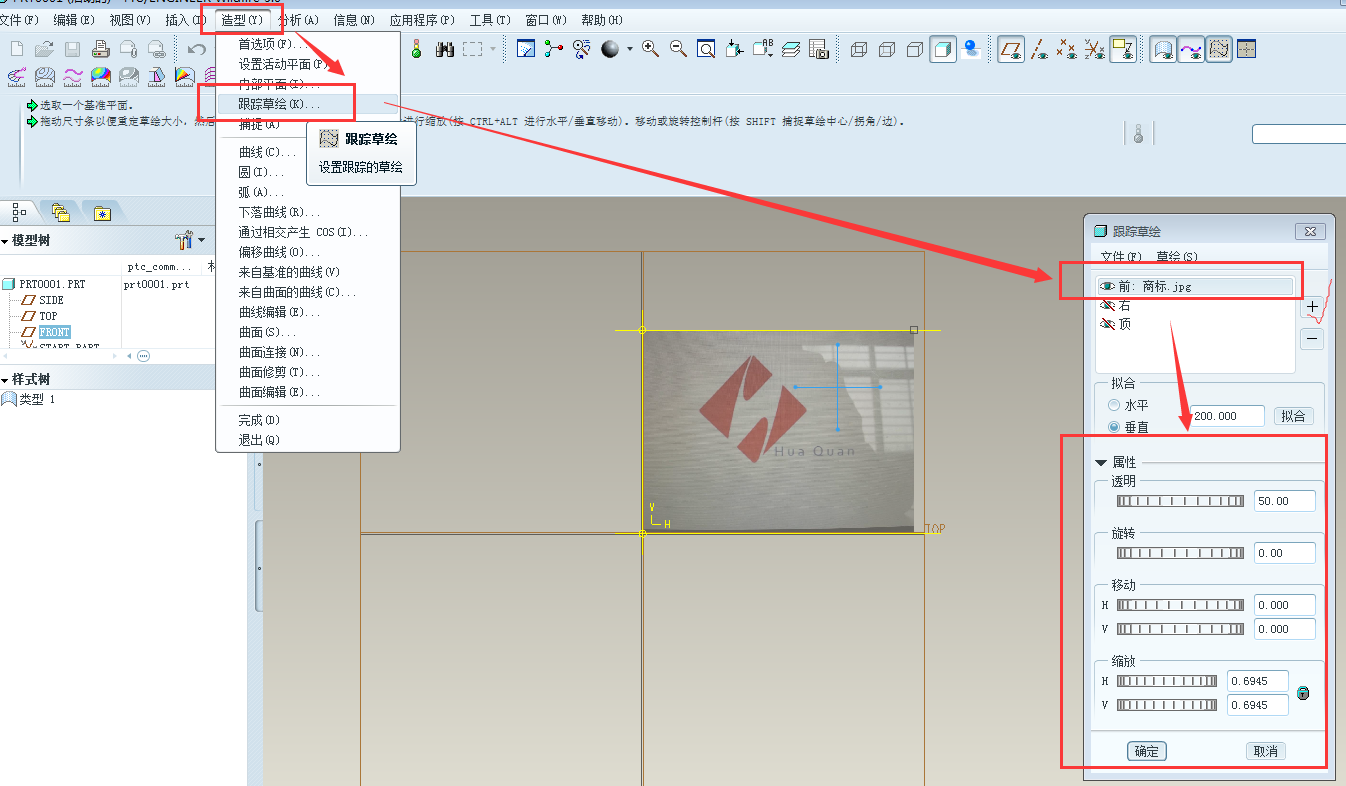

首先需要进入造型来工自具界面，然后点击上面的-造型-跟踪草绘-在弹出的对话框中选择一个平面（前是front面 右是right 顶是top）-点击“+”插入你要图片，最后调整图片位置跟大小一下尺寸，如下图

Proe三维图怎么插入图片？

注意:插入图片的基准面要选择跟你准备草绘的面一样或者平行。

查看全部
2020-10-29
赞 回复 采纳
