PROE中怎么在三维模型中标注尺寸？

1：三维尺寸标抄注，注意事项袭：注释平面，注释方向，文本方向。切换到Proe模式下，在模型树下右键点击注释出现快捷键选择编辑定义，出现对话框在1点击鼠标右键，选择当前方向，参照平面为top基准平面，查看方向及文本旋转方向。
2：创建驱动尺寸注释元素及创建从动尺寸注释元素，选取注释元素命令，出现注释特征对话框，选择参照面，确定后点击添加，选择从动尺寸，选择视图上曲线，将尺寸显示。
3：Proe将从动尺寸标注后，点击新建文件，以绘图模块进入，插入图形，点击显示选取模型树，模型树下注释右键后选择显示尺寸，在空白处点击鼠标右键选择属性，出现对话框，选择文本选取位于延伸弯头上方。

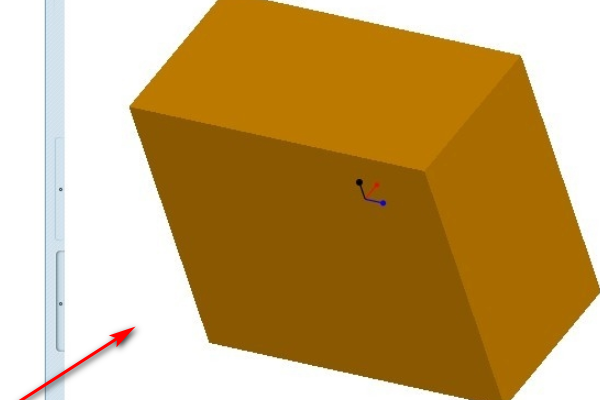

1、创建一个新的部分，这可以由你自己构建，在这里创建一个长方体。

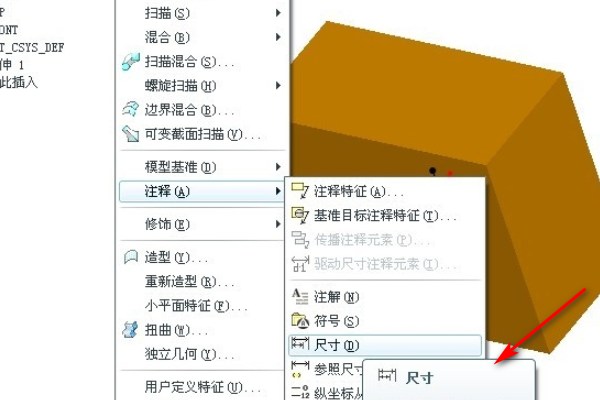

2、我们选择鼠标单击插入 - 注释 - 大小的功能选项。

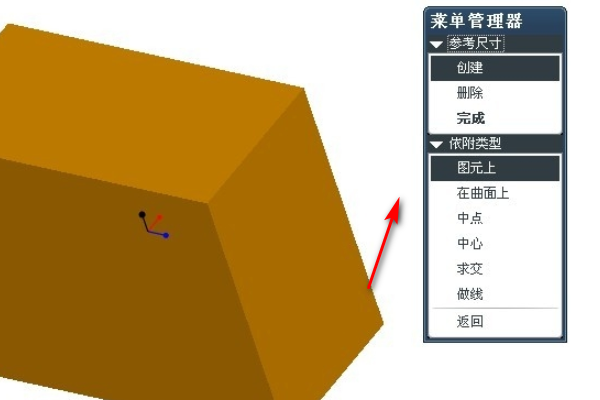

3、我们选择鼠标单击一个元素的命令。

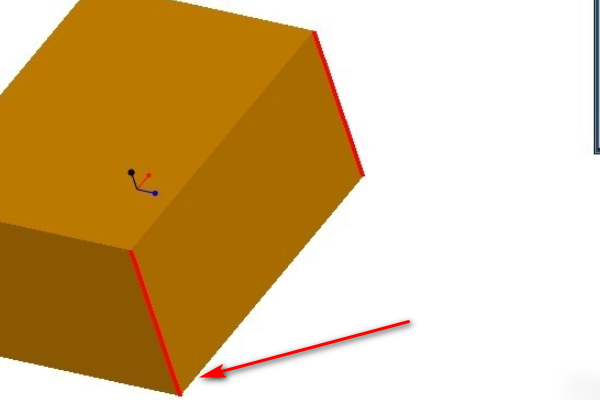

4、智慧我们选择2面并使用鼠标中键确认按钮。

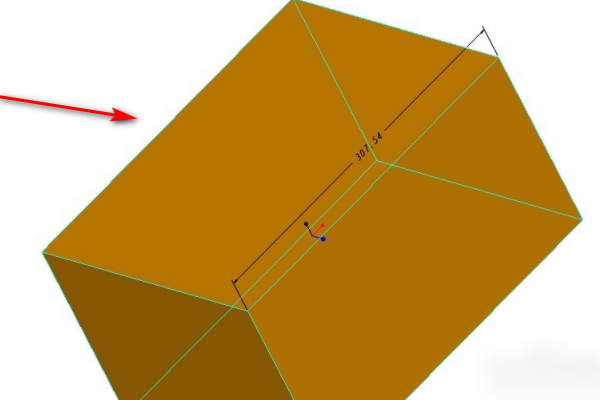

5、尺寸出来并且可以使用相同的方法来标记其他尺寸。

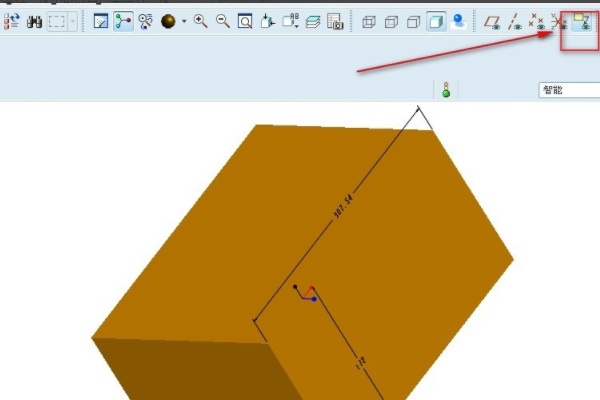

6、注释开关可用于实现尺寸显示的关闭和开启。
