PROE绘图怎么标注尺寸？

1.切换到“注释”界面，然后选择“尺寸”图标。

2.弹出对话框，用的最多而且实用价值高的就是图元和求交。图元可以说可以标注80~90%的尺寸，如果无法确认交点，可以用求交确认位置。

3.鼠标左键选择2个点

4.鼠标中键在空白处点击下，选择“水平”。有时候如果是直接是两条直线，就不会有这个对话框，直接标注就行。
怎么标注圆的直径
1.前面的选择跟直线或者两点之间的标注是一样的。

2.这一步比较关键。就是需要选择圆后鼠标左键双击，鼠标中键空白处点击就行。

3.可以更换箭头的朝向。右键长按，反向箭头。再右键长按-反向箭头。就可以切换到外面了。

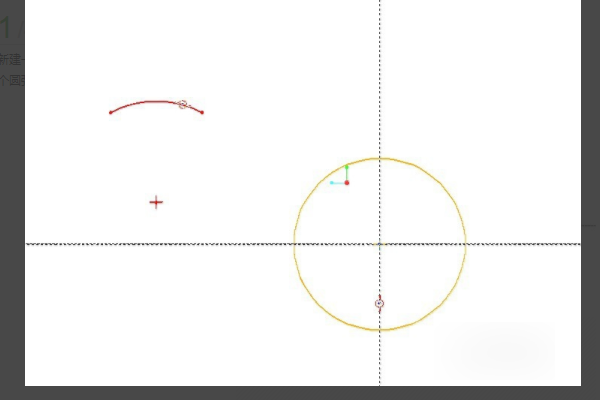

1、首先我们打开电脑里的Proe绘图软件新建一个草绘图，在上面绘制一个圆一个圆弧。

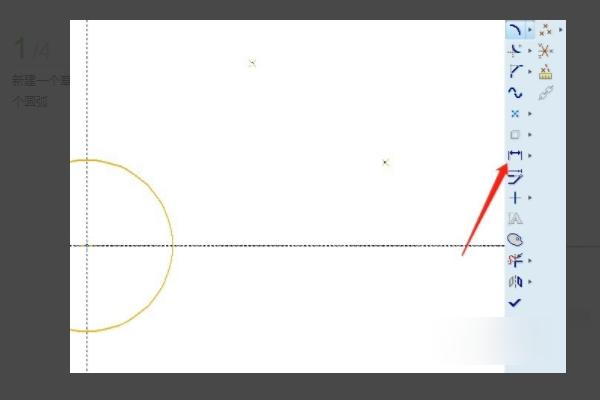

2、然后我们找到界面右侧快捷菜单栏里的标注命令并点击。

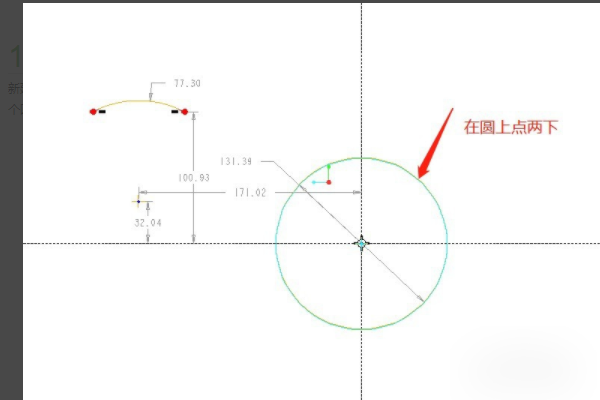

3、然后我们用鼠标左键在圆弧上点两下，此时我们可以看到圆弧的尺寸数据已经在图上标注出来了。

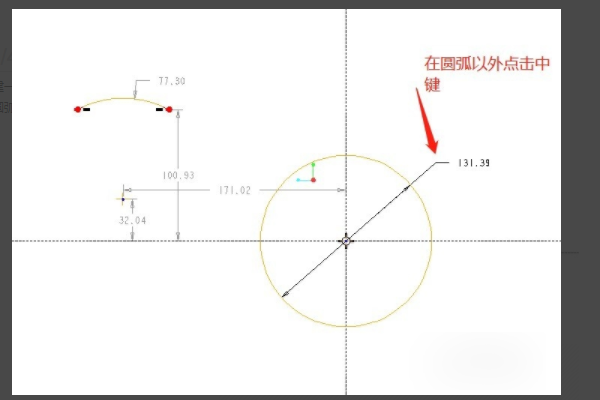

4、然后我们在圆弧以外点击鼠标中键，此时也可以看到数据的标注。
