CAD多重引线怎么转折?

我要回答
1个回答

格式多重引线样式里,选择新建或者修改,在引线结构勾选自动包含基线,如果已经勾选还是看不见的话在设置基线距离值调大一些。


执行MLEADER命令,或在AutoCAD2013工具栏中选择多重引线按钮,AutoCAD2013命令提示,此提示中,指定引线箭头的位置选项用于确定引线的箭头位置。

引线基线优先和内容优先选项分别用于确定将首先确定引线基线的位置还是首先确定标注内容,用户根据需要选择即可选项用于多重引线标注的位置。

CAD多重引线怎么转折?


当AutoCAD2013需要以某一多重引线样式进行标注时,应首先将该样式设为当前样式。

利用样式工具栏或多重引线工具栏中的多重引线样式控制下拉列表框,可以方便的将某一多重引线样式设为当前样式。

箭头处的夹点,弹出拉伸,添加顶点,删除引线三个选项。

点选拉伸,那么通过鼠标的移动可以改变箭头的指向位置,也可以拖出方向输入长度值,改变第一段线的准确值以及角度值。

查看全部
2022-05-13
回复 采纳

相关问题

Cad多重引线怎么用?
共2条回答 >

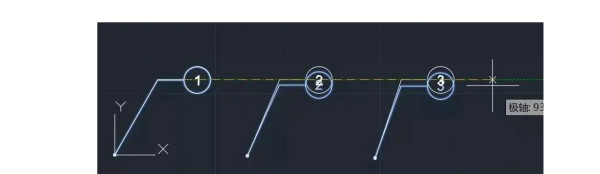

郑婷婷: 多重引线功能是引线qleader(le)功能的延伸,它可以方便地为序号标注添加多个引线,可以合并或对齐多个引线标注,在装配图、组装图上有十分重要的作用(如下图)。多重引线的组成多重引线对象由内容、基线、引线和箭头四个基本部分组成,如下图。各部分的设置都比较灵活,内容可以为多行文字,也可以为块对象,必要时,也可以使内容为空;基线是可选的,用户可在多重引线样式中设置基线的长度;引线也是可选的,当使用引线时,可以将引线设置为直线或样条典线;箭头的风格和大小也可以在多重引线样式中设置。由于多重引线作为一....
