溜溜问答 > 平面设计 > CAD问答 > CAD设置多线样式？
高傑西
高傑西
邀请你来回答
220人阅读 2022-05-11

CAD设置多线样式？

我要回答
1个回答

我们打开CAD软件之后，可以点击"格式/多线样式"，如图所示；

CAD设置多线样式？

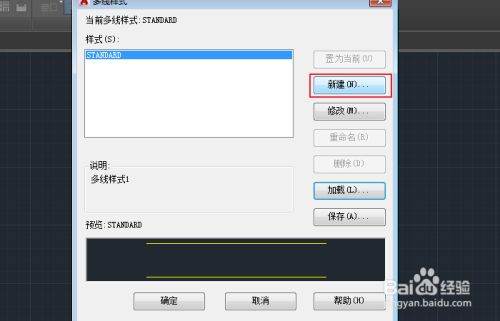

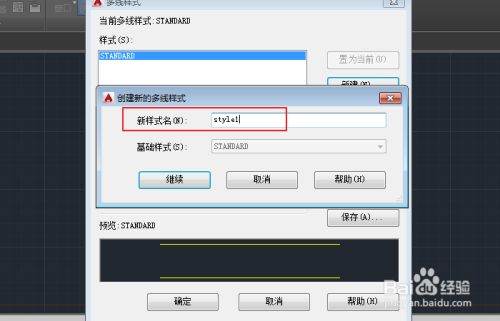

在弹出的窗口中，我们点击新建，然后我们输入多线样式的名称，如图所示；

CAD设置多线样式？

CAD设置多线样式？

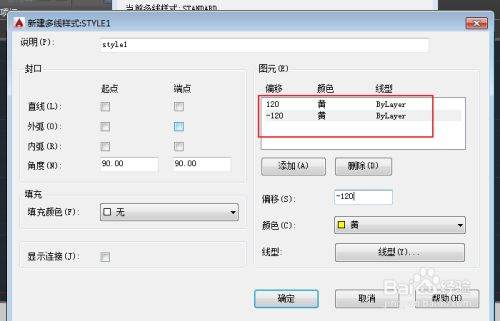

进入多线样式的窗口里，我们把多线的偏移改成120和-120，颜色改为黄色，如图所示；

CAD设置多线样式？

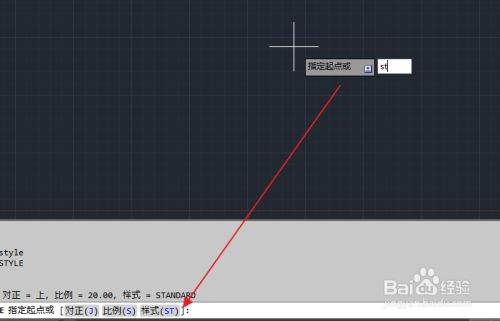

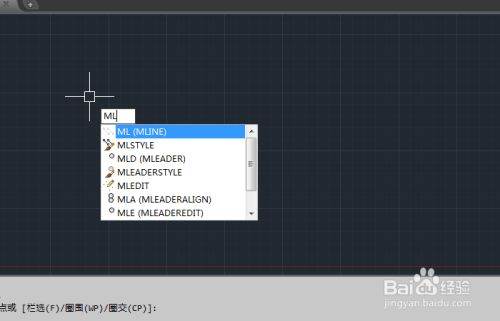

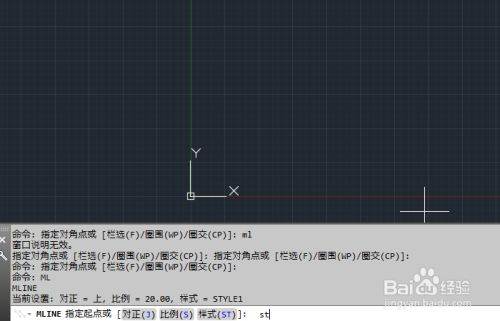

点击确定之后在画图窗口，输入"ML"命令，再输入"st"修改多线的样式，如图所示；

CAD设置多线样式？

CAD设置多线样式？

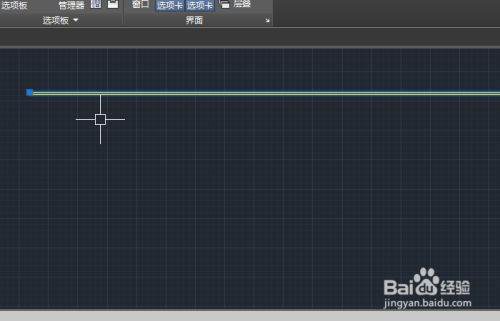

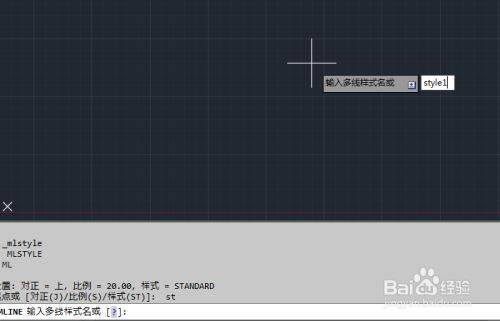

输入我们新建的多线样式名称，即可画出多线来，如图所示；

CAD设置多线样式？

CAD设置多线样式？

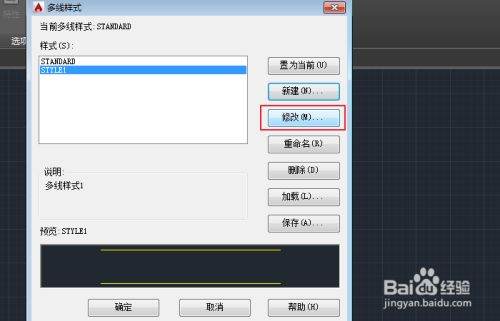

我们可以再点击"格式/多线样式"来修改我们的多线样式，如图所示；

CAD设置多线样式？

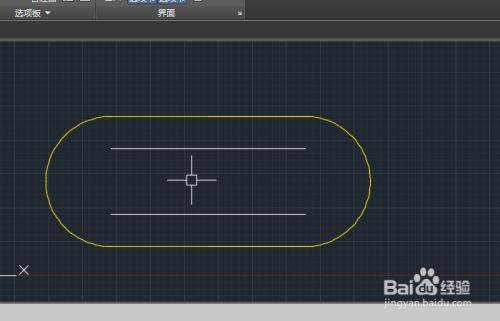

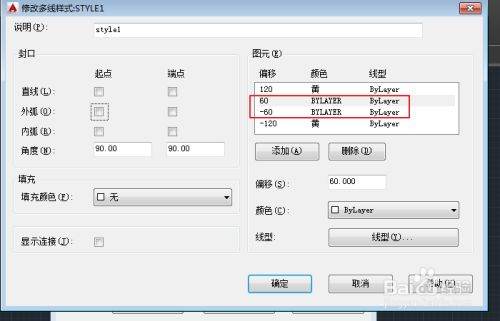

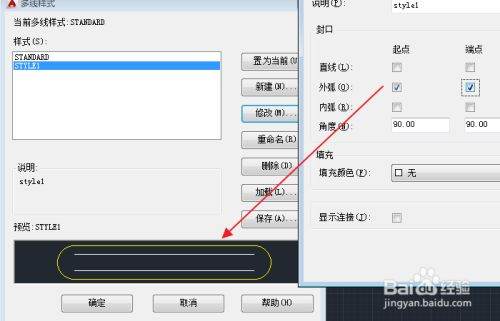

这次我们增加两根线，并勾上"外弧"上的"起点"和"端点"，在窗口画出的多线如图所示；

CAD设置多线样式？

CAD设置多线样式？

CAD设置多线样式？

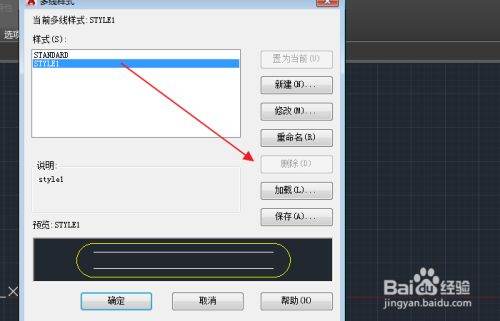

下面我们说下删除多线样式，点击"格式/多线样式"，发现"删除"是灰色的，如图所示；

CAD设置多线样式？

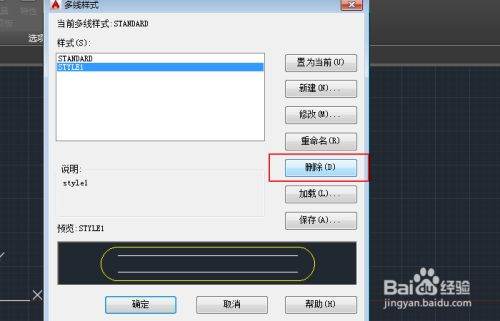

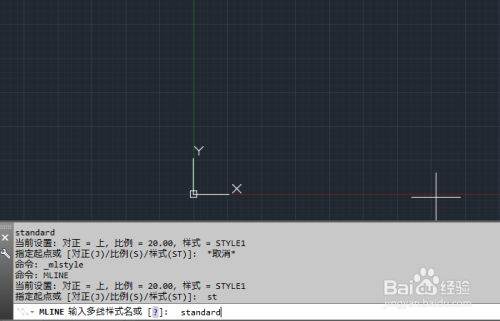

因为它是当前在用的样式，我们可以改变当前的多线样式，再过来删除它，如图所示；

CAD设置多线样式？

CAD设置多线样式？

CAD设置多线样式？

查看全部
2022-05-11
赞 回复 采纳

相关问题

在CAD里边怎么设置多线样式？
共1条回答 >
还有谁？？： 简要操作步骤：第一步：CAD2009多线的封口方式有直线、外弧、内弧、角度四种。勾选直线式封口后的起点、端点选项，则绘制的多线将在起点和端点处用直线封闭起来。勾选外弧式分口后的起点、端点选项，则绘制的多线将在起点和端点处，绘制最外部平行线的相切圆弧。再次改封口形式为内弧，平行线条数大于2时，绘制的多线，除最靠外的平行线之外，其他的平行线将以圆弧形式封闭。还可以通过更改角度改变封口直线的角度以及圆弧的起点、端点切向。最后在填充颜色中选择黄色，并勾选显示连接选项，则绘制的多线将带有填充颜色。第二步：....
赞 回复
CAD怎样设置多线样式？
共1条回答 >
侗阿妹： 首先，打开多线命令,如图，也可用ml快捷命令打开打开后就可以绘制多线了，多线可从对正，比例，样式三方面，对齐修改，比例指两条线之间的距离其中，对正指绘制时以多线的那个位置为准，分为三种，大家在多画几次后最会有所体会，基本上上对齐与下对齐差别不大二、多线样式调整打开多线样式调整界面之后会出现如下图的界面，点击新建或修改后，就会出现如下界面，修改到你想要的效果就行了
赞 回复
CAD多线样式设置
共1条回答 >
Elaine： 在使用AutoCAD2014工作时会遇到各种各样的问题，比如设置多线样式。那么如何进行操作呢？下面我与你分享具体步骤和方法。工具/材料AutoCAD2014辅助设计软件01启动AutoCAD2014辅助设计软件，如图所示。点击自定义快速访问工具栏向下箭头，弹出下拉列表选择"显示菜单栏"项。02如图所示，唤出"系统菜单栏"区。点击"格式"图标，弹出菜单选项选择"多线样式..."项。03弹出"多线样式"对话框，如图所示。选择"样式→STANDARD"项，点击"修改..."按钮。04如图所示，弹出"修....
赞 回复
CAD多线样式怎么设置？
共1条回答 >
魏洁： 如下：操作设备：戴尔灵越7400操作系统：win10操作软件：cad20171、我们打开cad选择经典的模式。2、在格式中，我们找到多线样式然后点击，之后我们就会得到以下这个设置多线的窗口，这样就可以按照我们的要求来完成设置了。3、点击新建，这里就可以创建我们自己需要的多线，例如，墙。之后我们选择该多线点击修改。4、在以下窗口中，可以选择多线的偏移距离，以及是否在其中设置线段，选择线型，线的颜色，以及线的填充色。5、修改好了后，点击确认回到下面这个窗口，选择自己刚刚编辑的多线然后选择置为当前。按....
赞 回复
多线样式怎么设置？
共1条回答 >
rrong： 　　多线的快捷键为“ML“，设置多线样式为”格式--多线样式“双击画出的多线可以在”多线编辑工具“中进行设置，也可以选中多线，再执行”CH“命令来全方位修改多线的特性。　　一些常用快捷键：　　L————直线　　C————圆　　REC————矩形　　O————便移　　M————移动　　CO————复制　　RO————旋转　　t————文字　　TR————减切　　PL————多段线　　E————删除　　MA————匹配　　U————返回　　P————图纸移动　　Z————缩放　　MO————属性　　....
赞 回复
