UG三维转换为solidworks怎么转?

我要回答
2个回答

  要完成如题的操作,可以借助parasolID数据格式来进行交换,方法具体如下:

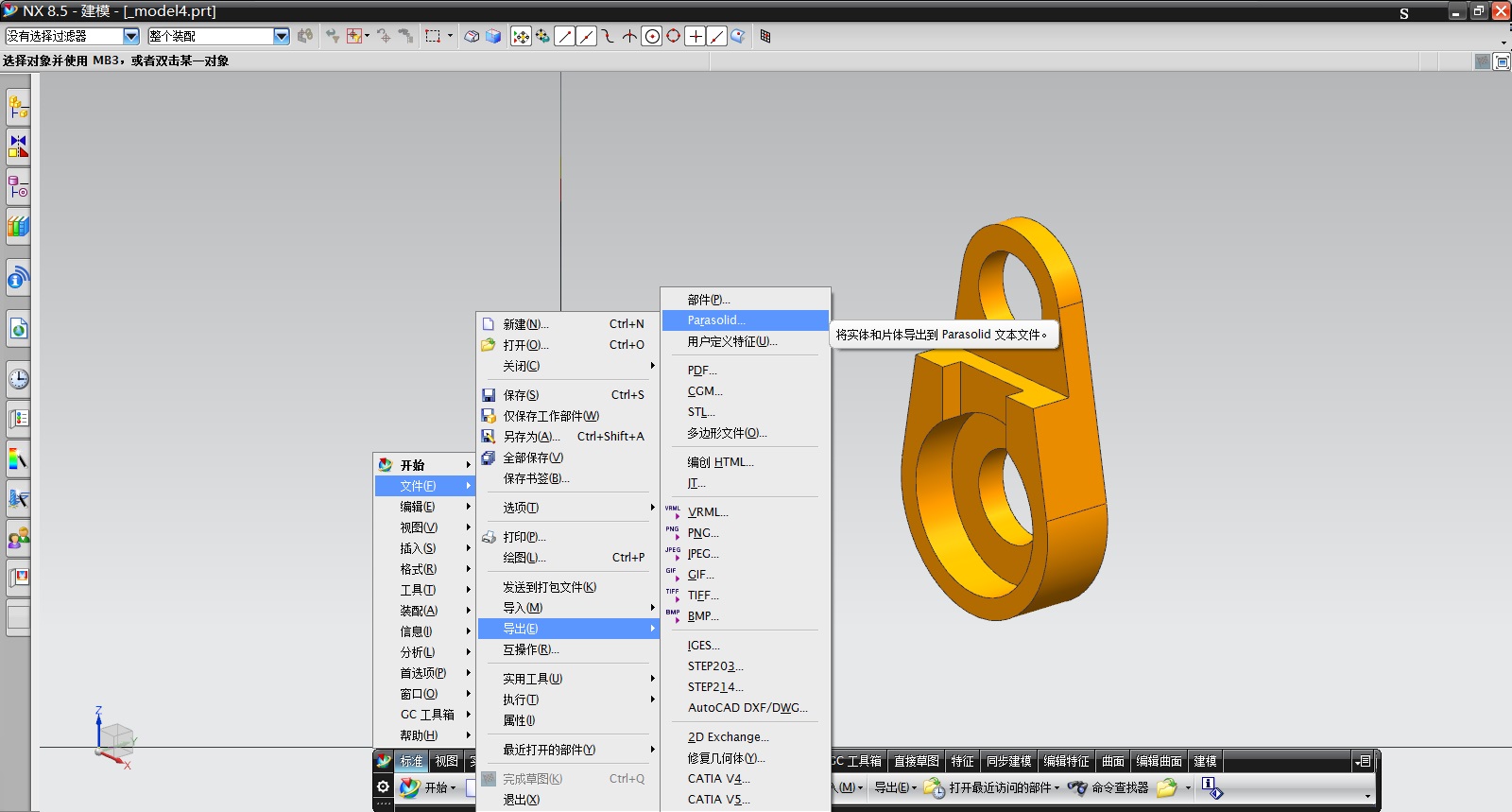

  第一步:打开UG文件,如图,文件-导出-parasolID,打开导出parasolID对话框。

UG三维转换为SolidWorks怎么转?

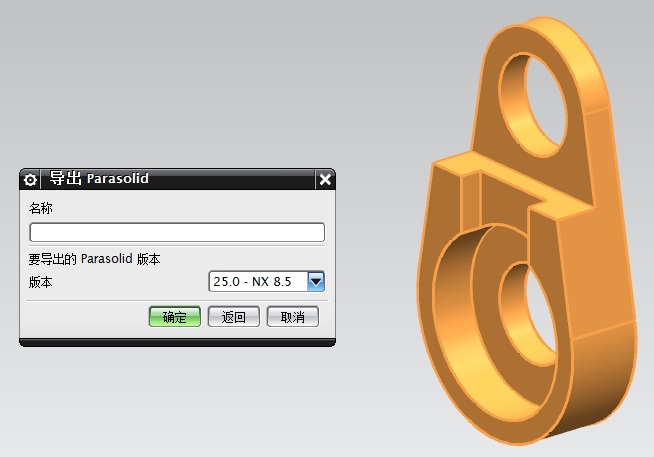

  第二步:如图,选取要导出的实体,单击确定按钮,打开”导出parasolID“对话框。

UG三维转换为SolidWorks怎么转?

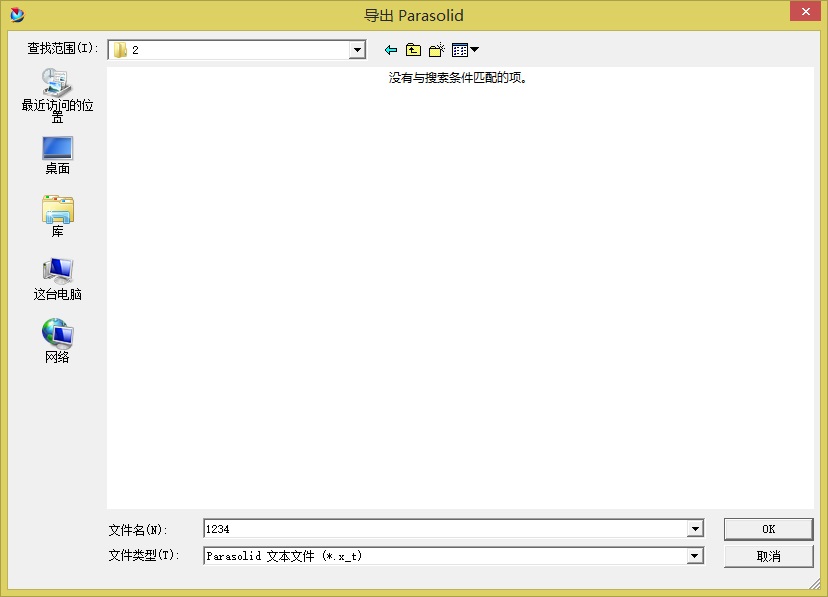

  第三步:如图,选定保存文件的文件夹和文件名,单击确定按钮。

UG三维转换为SolidWorks怎么转?

  第四步:打开SolidWorks,单击”打开“按钮,弹出”打开“对话框,”文件类型“选择*.x_t,选取上一步导出的parasolID格式文件,单击”ok"按钮,完成导入。


  parasolID格式标准是由unigraphiCS solutions inc 在camBrIDge, england开发的, 用于它的unigraphiCS和solID edge 产品中。它同时可以作为UG与SolidWorks的数据交换格式。

查看全部
2020-10-28
回复 采纳

UG三维转换为SolidWorks的具体操作步骤如下:

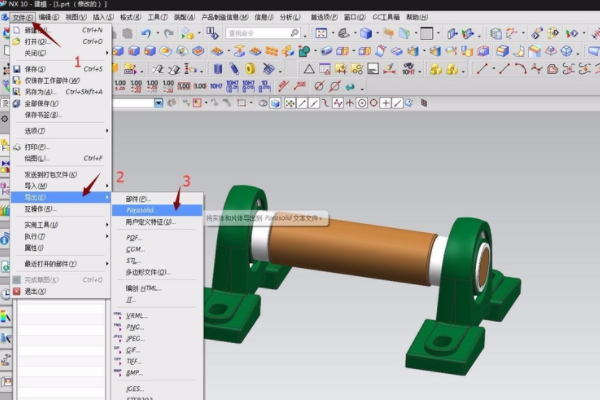

1、首先我们用UG打开一个三维视图,然后选择界面上方的文件选项,再选择导出,选择导出为parasolID。

UG三维转换为SolidWorks怎么转?

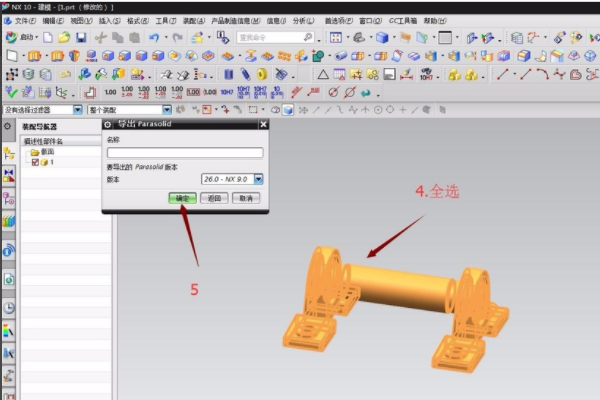

2、然后我们在弹出来的询问框里点击确定。

UG三维转换为SolidWorks怎么转?

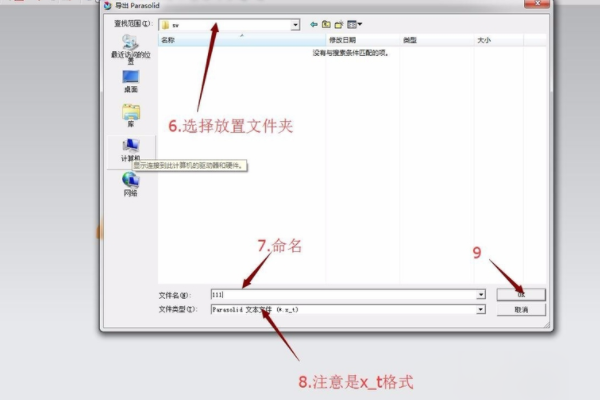

3、然后我们对parasolID文件进行保存,选择保存的文件夹,并进行命名,注意要保存xt格式。

UG三维转换为SolidWorks怎么转?

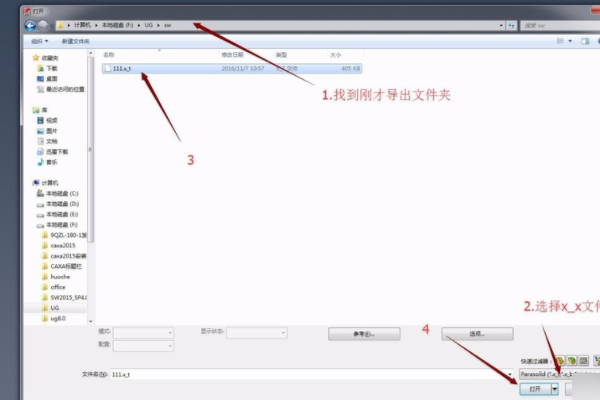

4、然后我们关闭UG,打开SolidWorks软件,选择我们刚才保存的文件。

UG三维转换为SolidWorks怎么转?

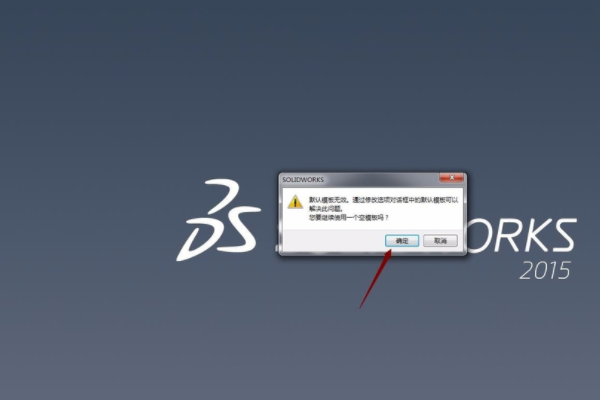

5、此时忽略软件显示的提示。

UG三维转换为SolidWorks怎么转?

6、然后我们就会发现此时SolidWorks已经打开了UG转换过来的三维文件了。

UG三维转换为SolidWorks怎么转?

查看全部
2020-10-28
回复 采纳

相关问题

SolidWorks转UG时怎么转的?
共5条回答 >
进哥哥: SolidWorks与UG都是两款不错的工业设计软件,前者擅长于机械零件设计,其有很多的标准零件库,而后者是一款综合软件,其广泛应用于模具设计、编程等;使用SolidWorks绘制的零件不需要转换,UG可以直接打开,操作如下图,UG支持打开SolidWorks绘制的零件;注意:使用UG直接打开的SolidWorks图档,其没有绘图参数,如要更改,比较麻烦,需要在SolidWorks下修改。
(12) 回复
SolidWorks转UG可编辑?
共4条回答 >
筱琴: solidworks导出UG能打开的文件都是不带参数的,所以转出后用UG打开是无法直接想原来你在solidworks那样去直接更改参数来修改。只能通过同步建模中的各类指令去修改或其它指令去调整。如果接收方确实需要UG格式的文件,建议在solidworks画好了再转UG打开保存。
回复
SolIDWorks转UG时怎么转的?
共2条回答 >
O空o白O: SolidWorks转不了UG,只能UG三维转换为solIDwork。如下参考:1.首先使用UG打开3D视图,然后选择界面顶部的file选项,然后选择export,选择exportasparasolID。2.然后在弹出来的询问框里点击确定。3.然后对parasolID文件进行保存,选择保存的文件夹,并进行命名,注意要保存xt格式。4.然后关闭UG,打开SolidWorks,选择刚刚保存的文件。5.忽略软件此时显示的提示。6.然后您会发现SolidWorks已经打开了从UG转换而来的3D文件。
回复
UG三维转换为SolidWorks怎么转?
共2条回答 >
Ooo: UG三维转换为SolidWorks的具体操作步骤如下:1、首先我们用UG打开一个三维视图,然后选择界面上方的文件选项,再选择导出,选择导出为parasolID。2、然后我们在弹出来的询问框里点击确定。3、然后我们对parasolID文件进行保存,选择保存的文件夹,并进行命名,注意要保存xt格式。4、然后我们关闭UG,打开SolidWorks软件,选择我们刚才保存的文件。5、此时忽略软件显示的提示。6、然后我们就会发现此时SolidWorks已经打开了UG转换过来的三维文件了。
回复
SolidWorks转UG格式怎么弄?
共1条回答 >
🏃: 1、首先,solidworks软件中点击另存为的图标。2、然后,在另存为的弹出窗口中选择保存类型为IGS、STP的格式。3、接着,点击选型的按钮。4、之后,在熏香中设置好参数。5、点击参数下面的确定按钮。6、点击保存按钮。7、最后,打开UG软件,点击文件导入,选择上面保存的文件即可。
(49) 回复
