CAD测量面积命令

使用查询面积命令（AREA）

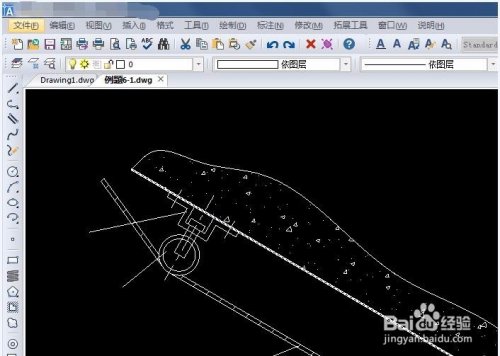

①首先，使用CAD编辑器专业版打开你需要计算面积的CAD图纸，也可以临时画一个图形进行练习。

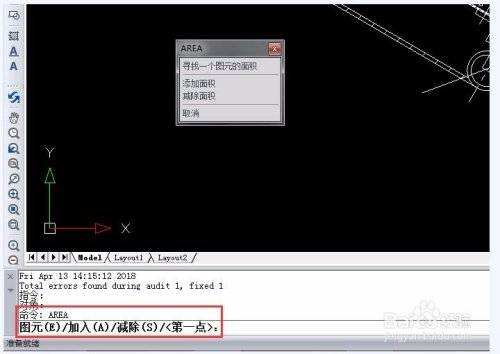

②在命令行输入查询面积的命令：AREA（快捷键是AA）。输入后，按回车键，命令行提示：图元（E）/加入（A）/减除（S）/<第一点>：

根据提示，我们可以直接在图中指定边界线测量面积；也可以选择一个封闭的对象，同时面积可以添加或减除。我们可以根据软图形对象选择相应的方式计算面积，如果是圆、封闭多段线、面域，就可以直接选择对象来查询面积。

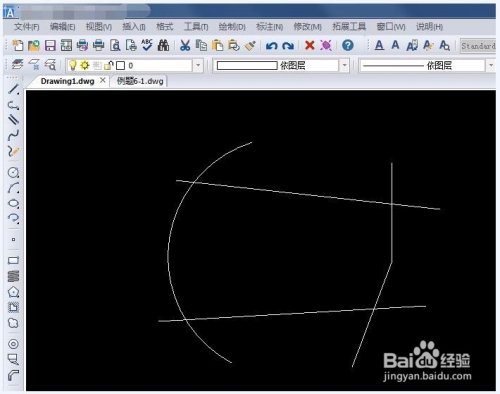

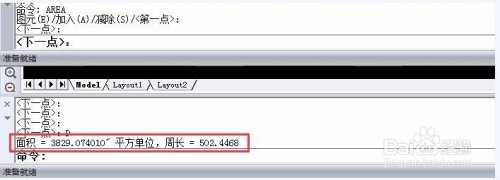

③如果需要计算面积的对象不是封闭图形，而是交叉线或分开的直线、圆弧，那么可以依次选择拾取区域的几个角点，选择完成后，点击完成指定区域。即可在底部命令行看到该指定区域的面积了。如图所示：

在工具栏执行查询面积命令

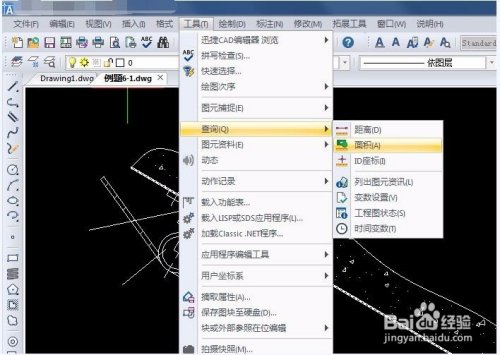

①执行【工具】-【查询】-【面积】命令。

②根据弹出提示，寻找一个图元面积，选择需要测量图形对象的第一个点，第二个点……，操作与第一种方法相同。

3、使用边界命令(Boundary）命令生成多段线或面域

①如果我们需要测量面积的对象带有弧线等不规则的图形，想要计算这样图形的面积使用边线命令比较简单。

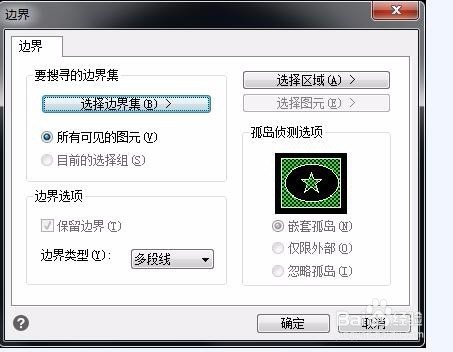

②在命令行输入BO，按回车键，然后在【边界】对话框中设置选项，单击【选择区域】，然后根据命令行提示指定内部几个点，按回车键生成生成边界。

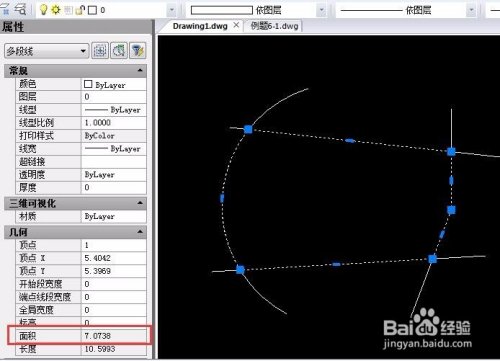

③生成边界后，按Ctrl+1弹出属性窗口，选定对象即可查看图形的面积。
