CAD中填充图案时，显示“无法对边界进行图案填充”是怎么回事？

图案填充首先要保证你填充的线框是封闭的才行，如果出现逆说的情况的话那就用对齐工具（可能有错，因为我的电脑上吗装CAD，那个按钮具体叫什么我记不清了）把两条线拉长并相交。然后你再填充看看。

菜单----工具----选项----显示,将“应用实体充填”前打上够，再操作菜单——视图——重生成。再试试能不能充填。
要充填的区域必须是封闭的。
有些版本如2002要充填的区域还必须完整显示在屏幕上。

出现这种情况是因为图形没有密封，所以在填充的时候识别不到一个封闭的图形，而是识别到整个CAD图纸，这样是没办法填充了。具体的操作如下：

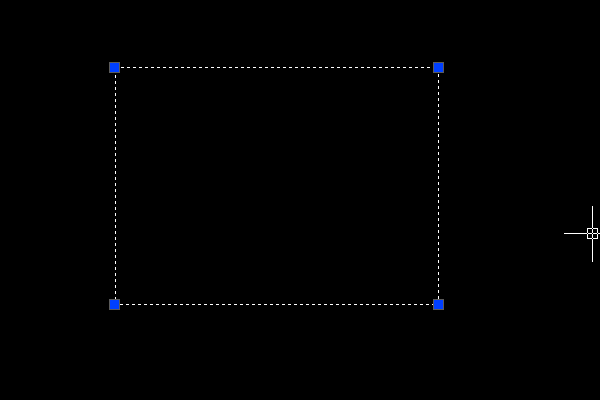

1、打开一个CAD文档，然后绘制一个不是封闭的图形，对该图形进行填充：

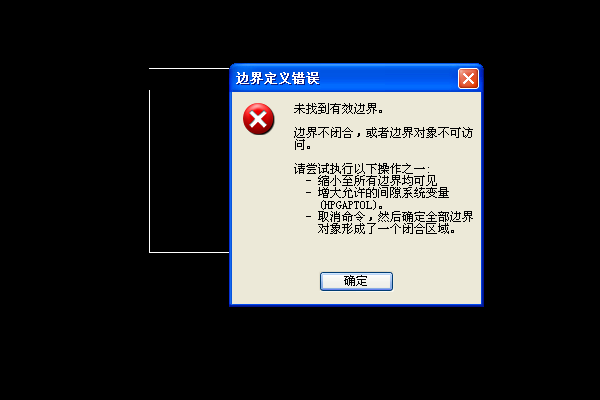

2、然后利用填充工具进行填充，可以看到会弹出无法对边界进行填充的提示：

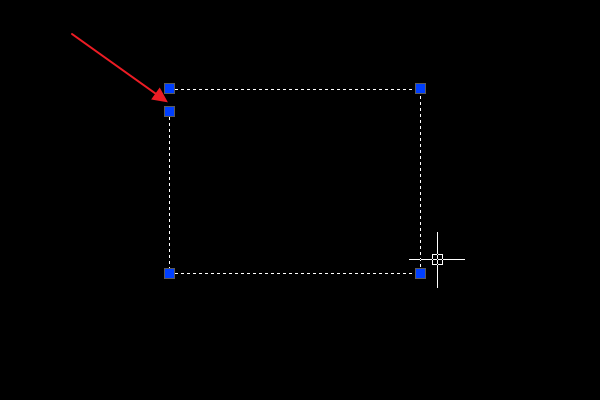

3、此时将该图形闭合，再进行填充：

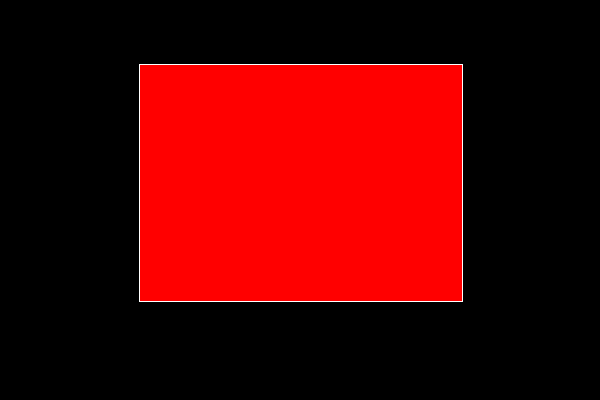

4、再次填充时，就可以看到可以对该图形进行正常填充了，所以在无法填充时，需检查一下图形的边界是否有闭合：
