溜溜问答 > 模型制作 > UG > UG怎么把部件,变成一个文件?
王云
王云
邀请你来回答
730人阅读 2020-10-28

UG怎么把部件,变成一个文件?

我要回答
2个回答

以UG.8操作为例:

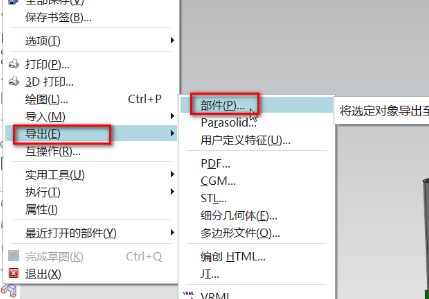

1、首先需要打开软件,然后打开部件图形,鼠标右键点击部件,选择导出-部件的选项进入。

UG怎么把部件,变成一个文件?

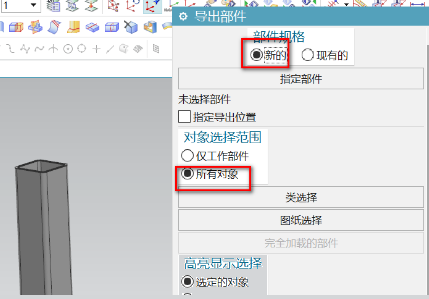

2、在弹出的对话框中,进行参数设定。勾选导出部件为新的,对象选择范围是所有对象。

UG怎么把部件,变成一个文件?

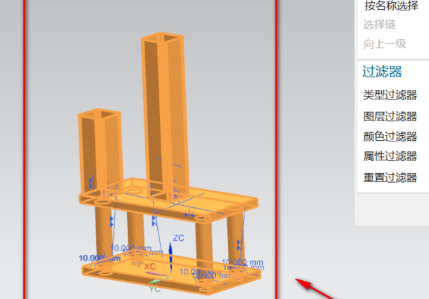

3、最后,用鼠标选中所有对象,点确定后,返回页面,可以看到已经变成一个文件了,这样操作就可以完成,只需要导出即可。

UG怎么把部件,变成一个文件?

查看全部
2020-10-28
回复 采纳

1、打开UG并新建一个part,拉伸两个不相连的实体。

UG怎么把部件,变成一个文件?

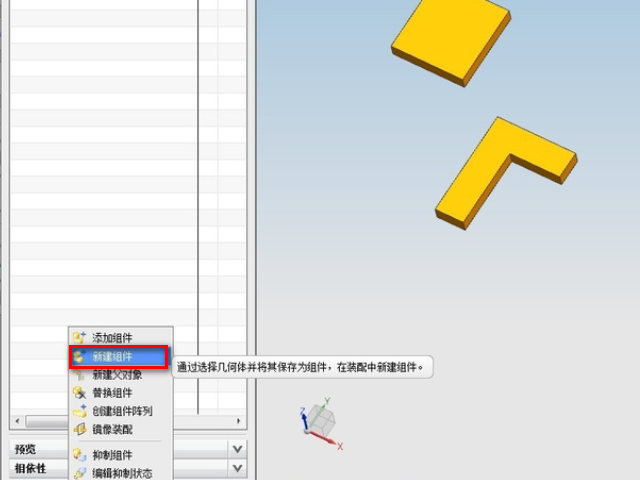

2、新建两个装配文件,分别命名为1和2,作为第一步的子文件。方法是点击装配工具栏里的新建装配文件按钮,按提示操作。

UG怎么把部件,变成一个文件?

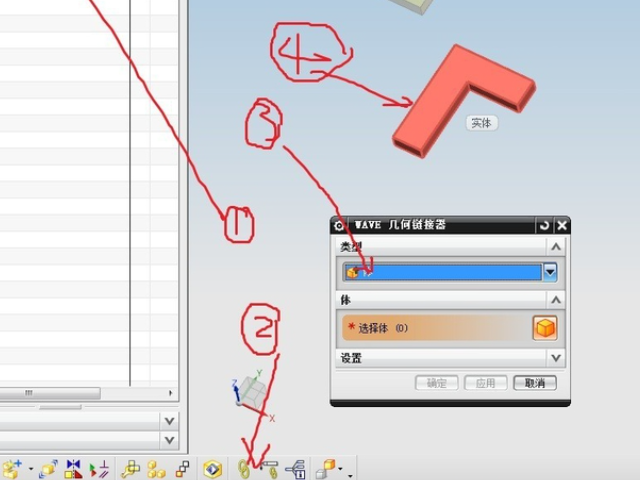

3、双击文件1,使之成为工作部件,然后点击装配文件按钮里的链接功能,操作步骤如图。这样,有一个实体就被链接到文件1里了。

UG怎么把部件,变成一个文件?

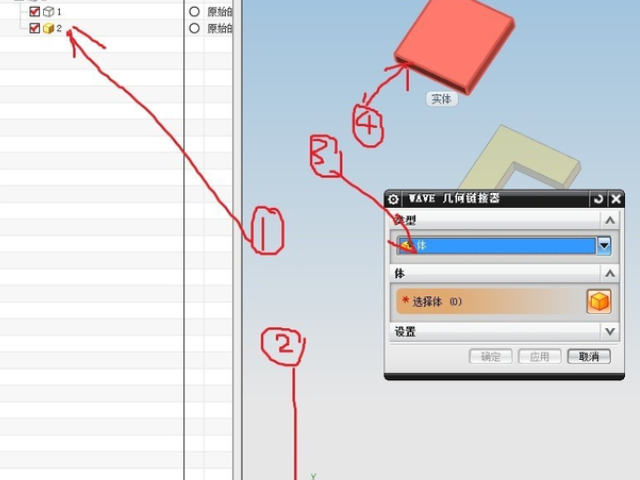

4、双击文件2,使之成为工作部件,然后点击装配文件按钮里的链接功能。

UG怎么把部件,变成一个文件?

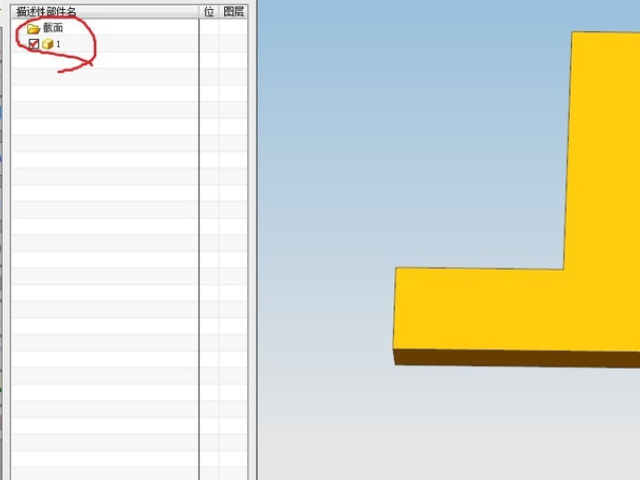

5、保存好后,单独打开文件1,就会发现文件1有了母文件的部实体。

UG怎么把部件,变成一个文件?

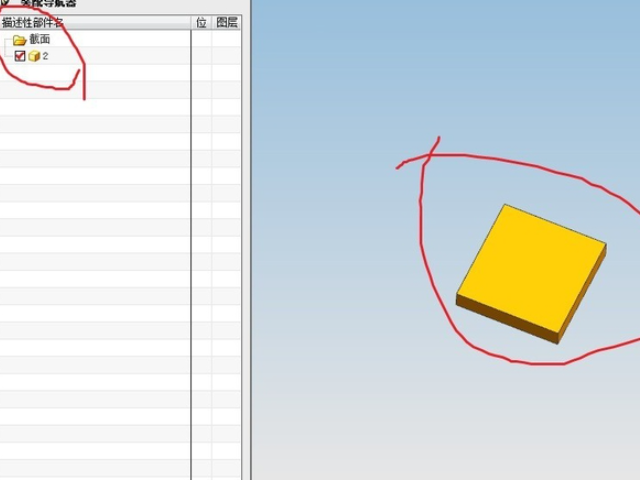

6、单独打开文件2,就会发现文件2有了母文件的另一部分实体。

UG怎么把部件,变成一个文件?

查看全部
2020-10-28
回复 采纳
