溜溜问答 > 模型制作 > UG > 用UG怎么补这个面？
王云
王云
邀请你来回答
199人阅读 2020-10-28

用UG怎么补这个面？

我要回答
2个回答

方法很多灵活运用就行,象n边曲面,有界片体,网格曲面,艺术曲面等等都行

查看全部
2020-10-28
赞 回复 采纳

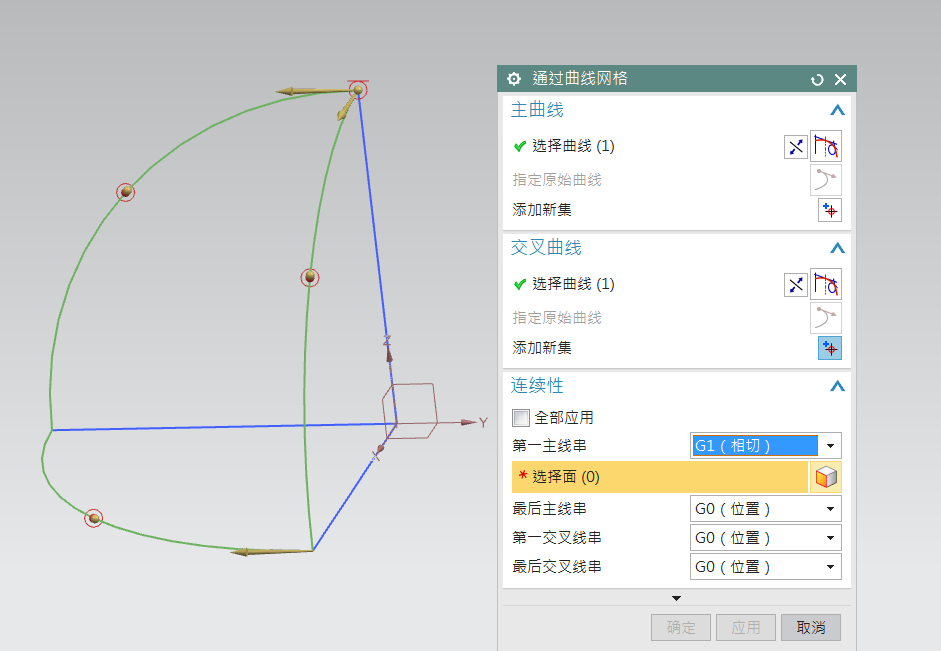

UG曲面补面，用通过曲线网格命令，在连续的位置，还可以通过相切周边的面，达到完美贴合弧度。

菜单栏，插入-网格曲面-通过曲线网格构造曲面命令。

选择主曲线（主曲线可以选择曲线或点）。

选择交叉曲线（只能选择曲线不能选择点）

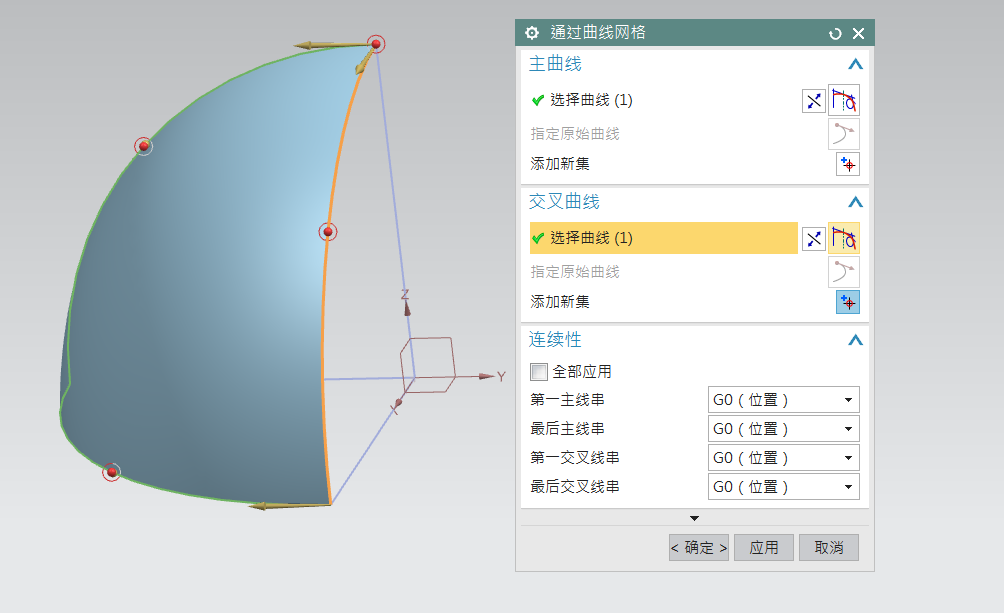

通过网格曲面已经构造出曲面。

用UG怎么补这个面？

用UG怎么补这个面？

查看全部
2020-10-28
赞 回复 采纳

相关问题

UG怎么补面，补孔？
共2条回答 >
CHOI🐰： UG补面很考验一名设计者的水平，一般补面都是通过UG曲面功能完成后，做好后对其进行缝合。
赞 回复
用UG怎么补这个面啊？
共2条回答 >
李多少、： 以这个圆角破面修补为例。先在平面上画草图包裹需要修改的地方就行然后投影视图到曲面上画空间曲线拉伸求差通过曲线网格创曲面，并设置成相切约束然后复制之前拉伸的三个面按ctrl+粘贴缝合这个面和网格曲面最后求和两个实体搞定！！！
赞 回复
UG怎么补面，补孔，UG怎么补面，补孔？
共1条回答 >
~： UG补面很考验一名设计者的水平，一般补面都是通过UG曲面功能完成后，做好后对其进行缝合。
赞 回复
UG怎么补面和补孔？
共1条回答 >
Cindy Siao： 补面：先将原图备分到另一图层再对其中一个图形进行编辑。补孔：　如图所示，单击”注塑模向导“工具条中的”注塑模工具“命令按钮，打开”注塑模工具“工具条，切换至”注塑模工具“工具条，单击”边修补“按钮，打开”边修补“对话框，类型切换为”体“，可以实现自动孔修补。n边曲面补孔技巧：1、下图红示所示处是一圆孔及长方形，此为例讲解n边曲面使用技巧。2、n边曲面在曲面菜单栏下，如不知道其定义，可以把鼠标放在其上面，就能显示其定义。3、点形后的n边曲面对话框如下。4、在曲线处选中圆，通过预览，其得到的曲面如图....
赞 回复
UG怎么补面呢？
共1条回答 >
大齐帝国： 不知道你用的什么版本的UG，如果是6.0就好办些，同步建模功能初学者是很容易接受的，你可以试试看。
赞 回复
