CAD图纸上面这些图代表什么？

1图那个xx号线是在最左边，什么注释都没有，2图红圈里面是什么意思
CAD图纸上面这些图代表什么？ CAD图纸上面这些图代表什么？
我要回答
1个回答

xx表示线条颜色的代号，可以选择对象修改颜色。

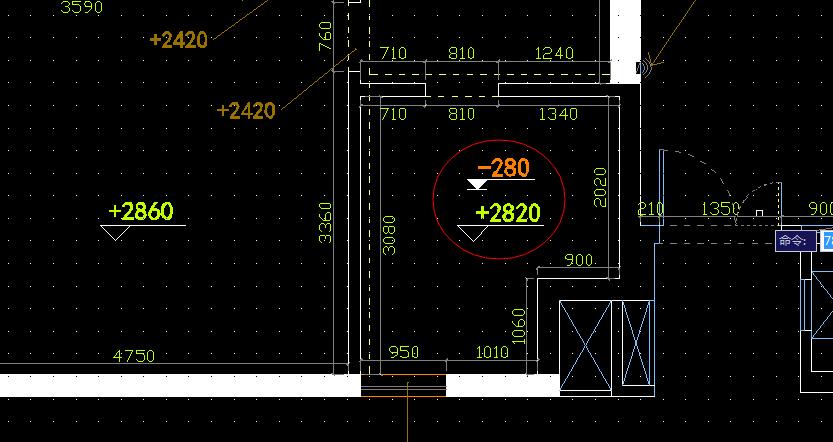

红圈里的是两个标高，貌似是一层和二层的标高，一层楼面的标高是-0.280m，二层楼面的标高是2.820m。
