溜溜问答 > 平面设计 > CAD问答 > CAD遮罩命令弧形可以吗？
高傑西
高傑西
邀请你来回答
583人阅读 2022-05-09

CAD遮罩命令弧形可以吗？

CAD遮罩命令多段线只能用直线，怎么才可以用弧形吗？对原先没有遮罩的块用lisp怎么实现快速添加遮罩？
我要回答
1个回答

CAD遮罩命令弧形可以吗？

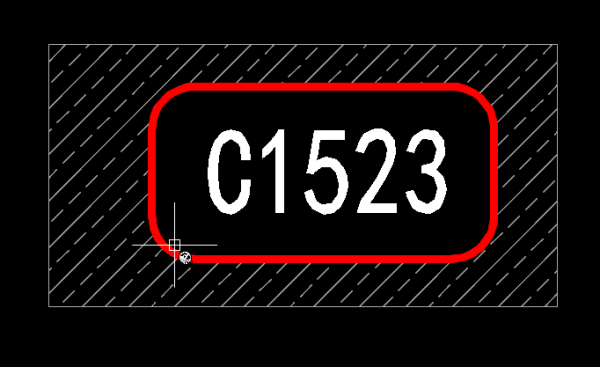

CAD弧线的区域遮盖

只有直线构成的封闭多段线，才可以转换成区域遮盖

把圆弧改为多段线，两个方法，都费事

把圆弧用PL描一遍，炸开再J合并；

用样条曲线描一遍，PE/D/转成多段线

如果我的回答有帮助，请大家点个赞、关注一下我的网络课程，您的鼓励会让我一如既往的为大家提供帮助，谢谢！请看我历史回答，这方面的内容很多的。



查看全部
2022-05-09
赞 (1) 回复 采纳

相关问题

AutoCAD——遮罩命令
共1条回答 >
鱼三岁🎈： 创建区域覆盖对象。执行方式1.输入遮罩命令“WIPEOUT”，按下空格。创建一个多边形区域，该区域将用当前背景色屏蔽其下面的对象。遮罩命令2.根据提示，指定多边形的第一个点，鼠标左键点击起点。第一个点3.指定遮罩多边形的下一个点，然后依次描画遮罩对象的外轮廓，到最后一步时，输入闭合选项“C”，闭合遮罩范围。下一个点闭合遮罩范围4.若遮罩对象依然显示，可选择调整绘图显示次序将其后置，遮罩完成。调整绘图显示次序遮罩完成
赞 回复
CAD弧形标注命令是什么？
共1条回答 >
萌~男~神~会~发~光！： CAD弧形标注可以选择弧长标注
赞 回复
CAD2020遮罩命令？
共1条回答 >
7086： 1、命令行输入mtext，回车。指定多行文字输入位置，接下来就进入多行文字编辑窗口。2、单击鼠标右键，找到背景遮罩，单击。弹出背景遮罩对话框。3、在使用背景遮罩前面的正方形框中单击左键，边界偏移因子可不做修改（自己可尝试）。对于填充颜色本例选择黄色（不要勾选使用图形背景颜色）。4、设置完成后点击确定可以看到效果。5、接下就是输入文字的工作了。
赞 (7) 回复
CAD遮罩命令快捷键
共0条回答 >
CAD遮罩快捷键命令
共0条回答 >
