溜溜问答 > 平面设计 > CAD问答 > CAD或SW中 如何让正弦曲线沿着轮廓延申？
高傑西
高傑西
邀请你来回答
55人阅读 2022-05-07

CAD或SW中 如何让正弦曲线沿着轮廓延申？

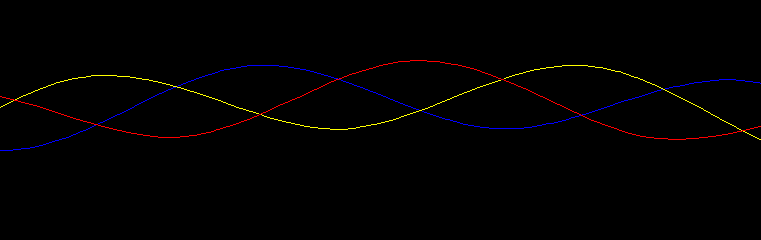

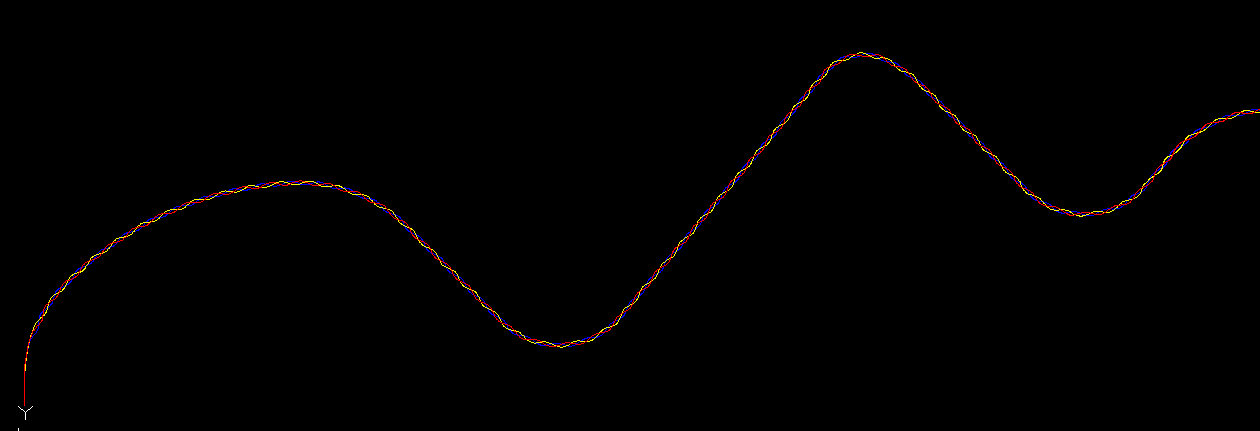

图一的曲线，按照图二的轮廓延申下去，哪位大神会！！！ 感谢
CAD或SW中 如何让正弦曲线沿着轮廓延申？ CAD或SW中 如何让正弦曲线沿着轮廓延申？
我要回答
1个回答

只是大概的解决思路：
将图二中的曲线看成一条弯曲的坐标轴，问题就可以视为直线坐标轴与弯曲坐标轴之间的转换。
那么直线坐标x轴上的取值对应的则是弯曲坐标轴上的弧长。根据曲线公式可以用定积分求解弧长。
直线坐标y轴上的取值则对应的是弯曲坐标轴上的瞬时点法线方向的偏移量，这个可以根据曲线公式的导数求出瞬时点的斜率，用斜率带入直角坐标旋转公式即可。

用以上的公式替换图一正弦曲线公式中的变量，得到图二新曲线的方程。
这是用解析方式求新曲线，可以精确作出新曲线图形，但需要预先知道图二曲线的方程。
如果是不知道曲线方程，也可以尝试作图法，以上的弧长可以在软件中直接测量，斜率可以用近似取点的方式作出。但因为是近似作图，相比以上方法有偏差，可以通过更精确的取点将偏差限制在自己允许的范围内。

查看全部
2022-05-07
赞 回复 采纳
